ZDLP型电子式电动单座调节阀是由3610L/3810/PSL等系列电子式电动执行机构或智能型-体化执行机构和单座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转。电子执行机构连线简单，调节机构阀芯采用顶导向，适用于对泄漏量要求严格，阀前后压差不大及有一定粘度和含有纤维状介质的场合。 ZDLPⅡ型电子式电动低噪声单座调节阀是在ZDLP型阀基础上，采用2级或多级降压，或添加低噪声件的变形或派生产品，详细结构见ZXPⅡ篇中。何种情况采用多级降压或低噪声型由我公司技术部门计算确定。 ZDLP型电子式电动单座调节阀与ZAZP型电动单座调节阀的区别在于：ZDLP型执行机构为电子式，而ZAZP型为电动机械式，其内不含伺服机构。选型时需注意!

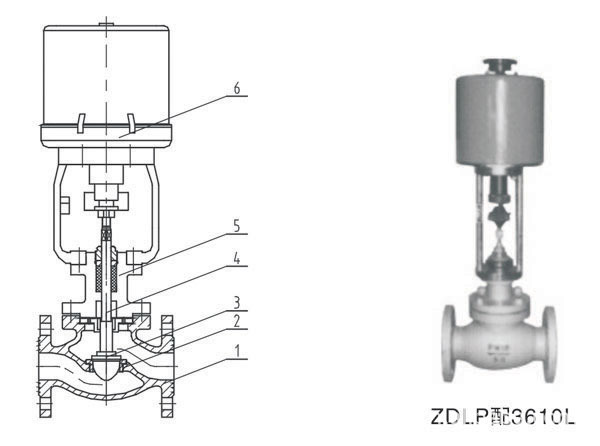

1、阀体
2、阀座
3、阀芯
4、阀杆
5、阀盖
6、电子式电动执行机构 □主要技术参数 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 阀座直径dn(mm) | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | 额定流量 系数(KV) | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | 阀行程(mm) | 16 | 25 | 执行机构型号 | 361LSA-08/381LSA-08/PSL201 | 361LSA-20/381LSA-20/PSL202 | 公称通径DN(mm) | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 阀座直径dn(mm) | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | 额定流量 系数(KV) | 直线 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | 等百分比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | 额定行程L | 40 | 60 | 100 | 常配执行 机构型号 | 361LSB-30 381LSB-30 PSL204 | 361LSB-50 381LSB-50 PSL208 | 361LSC-65 381LSC-65 PSL312 | 361LSC-99 381LSC-99 PSL314 | 361LSC-160 381LSC-160 PSL316/320 | 公称压力 (PN)/Class | Mpa | 1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0 | Bar | 16，25，40，64(63)/20，50，110 | Lb | ANSI： Class150、 Class300、 Class600 | 固有流量特性 | 直线、等百分比 | 固有可调比（R） | 50 | 信号 | 输入信号：4-20mA(输入1-5v的须指明)；反馈信号：4-20mA | 允许泄露量 | 硬阀芯；Ⅳ级（10-4×Kv）软阀芯：Ⅵ级
见GB/T4213-92 | 工作 温度 t（℃） | 常温型 | | -20～200、-40～250、-60～250 | 散热型 | 代号：S | -40～350、-60～350 | 高温型 | 代号：G | 350～595（选用高温材料） | 低温型 | 代号：D | D0：-60～-100、D1：-100～-200、D2：-200～-250 | 调节切断型 | 代号：Q | -40～150（阀芯夹增强PTFE）（特殊情况下采用） |
1、工作温度划分是根据阀体材料的压力-温度等级(GB9131-94)、使用工况、阀门的密封件材料等综合因素来划分的，各国划分是有细微区别的，甚至各制造公司因使用的材料不一也会有区别的。 2、上述执行机构配置是根据常规配置来定的，具体配制要根据工艺参数，考虑到压差，选定合理、经济的执行机构。 3、所配电子式电动执行机构也可采用其它公司同类型的产品。 □订货须知 ·调节阀名称、型号、用途 ·公称通径(mm)、公称压力(MPa)、工作温度及范围 ·阀前压力，阀后压力 ·介质名称及状态，介质流量 ·阀盖型式 ·供电电压(220V或380V，默认为220V) ·输入信号：4-20mA，还是1-5V(默认4-20mA) ·阀体、阀内件材质要求 ·阀体法兰标准(不指明时我公司按GB9113-2000规定供货) ·阀体结构长度(法兰面距L)(不指明时我公司按GB12221-89规定供货) ·其它特殊要求(如耐蚀要求，防爆等级要求，泄漏等级限制要求，等等) ·电动执行机构是否需要防爆 ·是否指定电动执行机构生产厂家 |
