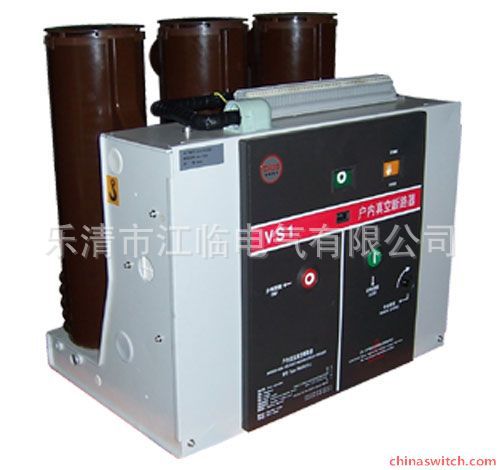

| | 概述★★★★★★★ | ZN63-12(VS1)型永磁户内高压真空断路器,系三相交流50Hz额定电压为12kv电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断短路电流的场所。 该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元。
| | 型号及含义 |  | | 主要技术参数★★★★★★ | | 序号 | 项目 | 单位 | 数据 | | 1 | 额定电压 | KV | 12 | | 2 | 最高工作电压 | KV | 12 | 12 | 12 | | 3 | 额定电流 | A | 1250 | 1250 | 1250 | | 4 | 额定短路开断电流 | KA | 20 | 25 | 31.5 | | 5 | 额定短路关合电流 | KA | 50 | 63 | 80 | | 6 | 额定峰值耐受电流 | KA | 50 | 63 | 80 | | 7 | 4S额定短路耐受电流 | KA | 20 | 25 | 31.5 | | 8 | 额定绝缘水平 | 工频耐压(额定开断前后) | KV | 42(断口48) | | 冲击耐压(额定开断前后) | 75(断口84) | | 9 | 额定操作顺序 | | 分-0.3-合分180s-合分 | | 10 | 机械寿命 | 次 | 1000 | | 11 | 额定短路开断电流开断次数 | 次 | 50 | | 12 | 操作机构额定合闸电压(直流) | V | 110,220 | | 13 | 操作机构额定分闸电压(直流) | V | 110,220 | | 14 | 触头行程 | mm | 11±1 | | 15 | 超行程(触头弹簧压缩长度) | mm | 3.5±0.5 | | 16 | 三相分、合闸弹跳时间 | ms | ≤2 | | 17 | 触头合闸弹跳时间 | ms | ≤2 | | 18 | 平均分闸速度 | m/s | 0.9~0.12 | | 19 | 平均合闸速度 | m/s | 0.4~0.8 | | 20 | 分闸时间 | 最高操作电压下 | s | ≤0.05 | | 最低操作电压下 | ≤0.08 | | 21 | 合闸时间 | s | 0.1 | | 22 | 各相主回路电阻 | υΩ | 60 | 50 | | 23 | 动静触头、允许磨损累积厚度 | mm | 3 |
| | 外形及安装尺寸★★★★★★ |  |
|
|
