【VS1-12 永磁机构/单双簧机构/固封】价格_厂家

品牌

上海人民

型号

VS1-12M

灭弧方式

真空断路器

极数

3P

安装地点

户内

操作方式

电动操作

加工定制

是

额定频率

50（Hz）HZ

额定电压

12KV

工频耐受电压

42KV

机械寿命

4（万次）

产品认证

ISO9001-2000

VS1-12系列户内高压真空断路器

ZW8-12/630-20 ZW32-12/630-20

ZW8-12/1255-25 ZW32-24/630-20

VS1-12/630-20 VS1-12/630-25

VS1-12/1250-20 VS1-12/1250-25

VS1-12/1250-31.5

ZN28-12/630-20 ZN28-12/630-25

ZN28-12/1250-20 ZN28-12/1250-25

ZN28-40.5/1250-31.5 ZN85-40.5/1600A

ZN85-40.5/1250A ZN23-40.5/1600A

ZN23-40.5/1250A

★★★★★★

概述★★★★★★★

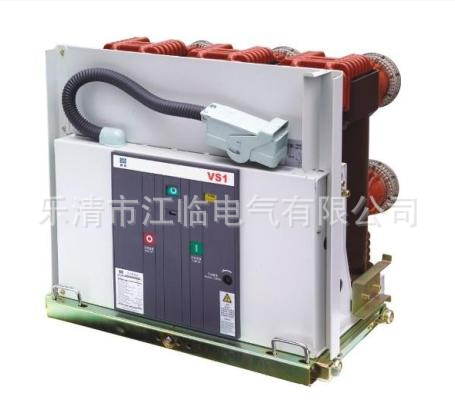

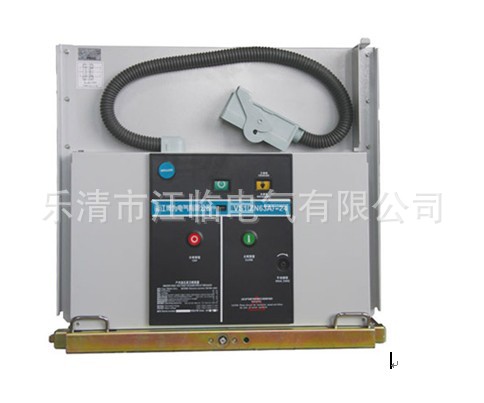

ZN63-12(VS1)型永磁户内高压真空断路器，系三相交流50Hz额定电压为12kv电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。

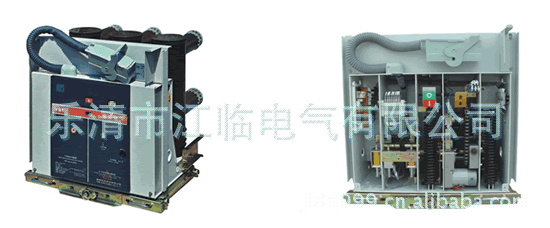

该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元。

型号及含义★★★★★★★

主要技术参数★★★★★★

序号	项目		单位	数据
1	额定电压		KV	12
2	最高工作电压		KV	12	12	12
3	额定电流		A	1250	1250	1250
4	额定短路开断电流		KA	20	25	31.5
5	额定短路关合电流		KA	50	63	80
6	额定峰值耐受电流		KA	50	63	80
7	4S额定短路耐受电流		KA	20	25	31.5
8	额定绝缘水平	工频耐压（额定开断前后）	KV	42（断口48）
		冲击耐压（额定开断前后）		75（断口84）
9	额定操作顺序			分-0.3-合分180s-合分
10	机械寿命		次	1000
11	额定短路开断电流开断次数		次	50
12	操作机构额定合闸电压（直流）		V	110,220
13	操作机构额定分闸电压（直流）		V	110,220
14	触头行程		mm	11±1
15	超行程（触头弹簧压缩长度）		mm	3.5±0.5
16	三相分、合闸弹跳时间		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	0.9~0.12
19	平均合闸速度		m/s	0.4~0.8
20	分闸时间	最高操作电压下	s	≤0.05
		最低操作电压下		≤0.08
21	合闸时间		s	0.1
22	各相主回路电阻		υΩ	60		50
23	动静触头、允许磨损累积厚度		mm	3
