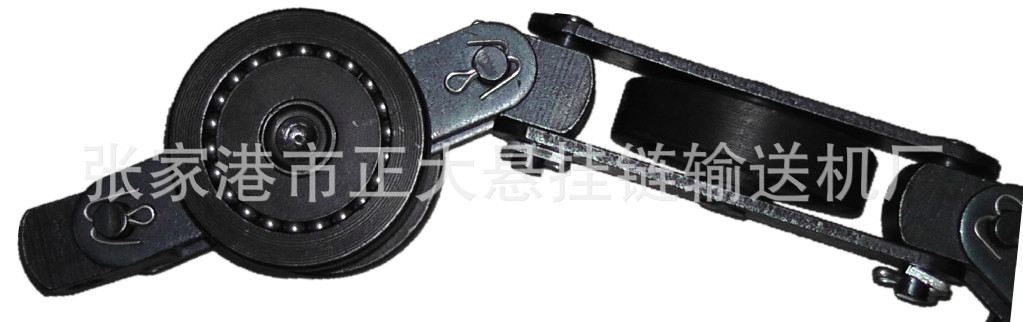

300型悬挂链图片：

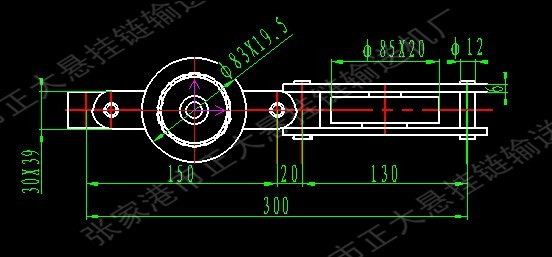

300型悬挂链图纸如下：
产品名称：悬挂链条 悬挂链 悬挂链输送机TXJ-300型
采用滚珠轴承作为链条走轮，导轮均选用16Mn材质经过深加工而成。能随意转弯、爬升、能适应各种地理环境条件。该输送线主要用在车间内的物料空中配送上.
产品组成：主要是由链条﹑轨道﹑吊具﹑支架﹑传动座和调整座等组件组成。
产品参数：
| 悬挂链条型号 | TXJ-300# | 单点吊重 | 125KG | 链条节距 | 300mm |
| 链板厚度 | 5mm | 走轮直径 | 83x14mm | 导轮直径 | 85x19.5mm |
| 销轴直径 | 12mm | 轨道尺寸 | 100x100x5 | 减速比 | 1:10 |
| 工作温度 | -20-200 | | | | |
悬挂链条有轻型和重型之分
300型悬挂链配套的轨道图片及图纸如下：
轻型的悬挂链条 悬挂链型号有：
悬挂链条TXJ-150#
悬挂链条TXJ-200#
悬挂链条TXJ-200B#
悬挂链条TXJ-206#
悬挂链条TXJ-206B#
悬挂链条TXJ-240#
悬挂链条TXJ-240B#
悬挂链条TXJ-250#
悬挂链条TXJ-250B#
悬挂链条TXJ-300#
悬挂链条TXJ-300B#
悬挂链条台湾链 台湾5吨链
重型的悬挂链条 悬挂链型号有：
模锻链条XT- 80#
模锻链条XT-100#
模锻链条XT-160#
轻型悬挂链条系列产品参数比较
| 项目\型号 | 150# | 200# | 206# | 240# | 250# | 300# |
| 链条节距（mm) | 150 | 200 | 206 | 240 | 250 | 300 |
| 单点吊载重量(kg) | 8 | 30 | 30 | 50 | 50 | 125 |
| 走轮直径(mm) | 35x8 | 57x10 | 57x10 | 66x12 | 66x12 | 83x14 |
| 导轮直径(mm) | 44x12 | 60x14 | 60x14 | 68x17 | 68x17 | 85x19.5 |
| 销轴直径(mm) | 6.5 | 8 | 8 | 10 | 10 | 12 |
| 链板厚度(mm) | 2.5 | 4 | 4 | 4 | 4 | 5 |
| 轨道尺寸(mm) | 54x47x3.5 | 72x68x4 | 72x68x4 | 80x80x4 | 80x80x4 | 100x100x5 |
| 减速比 | 1:10 | 1:10 | 1:10 | 1:10 | 1:10 | 1:10 |
| 工作温度(℃） | -20-200 | -20-200 | -20-200 | -20-200 | -20-200 | -20-200 |
测量手法不同，可能存在一点误差。
