国产优质精密微型滚珠丝杆M-ISNF0601,替代台湾TBI、上银HIWIN、日本KSS等品牌。

型号 | d | P | Dw | n | Ca | Coa | K | 螺母尺寸 |
D | A | B | L | PCD | H | X | Y | Z | Q |
M-ISNF0401 | 4 | 1 | 0.8 | 2 | 40 | 51 | 2.8 | 10 | 20 | 3 | 12 | 15 | 14 | 2.9 | / | / | / |

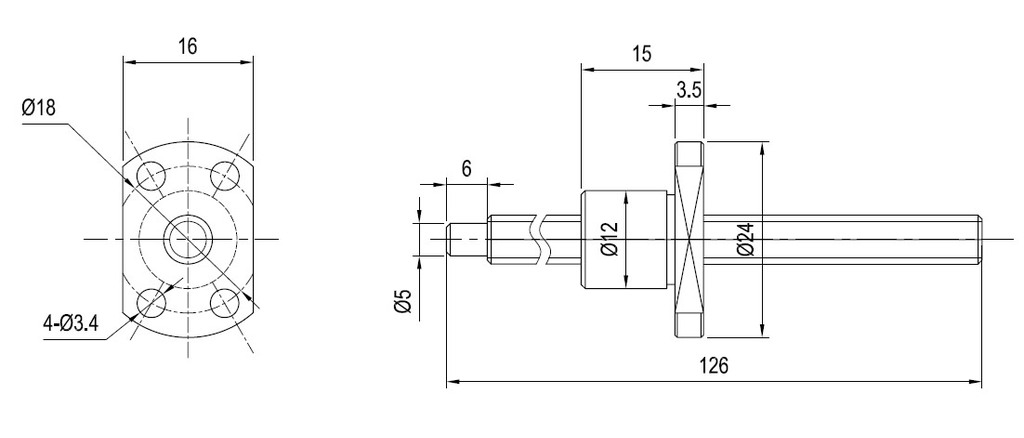

M-ISNF0601 | 6 | 1 | 0.8 | 3 | 73 | 121 | 6.8 | 12 | 24 | 3.5 | 15 | 18 | 16 | 3.4 | / | / | / |
注:螺母尺寸和形状皆可按客户的要求和图纸定制。 |
P:导程. Dw:钢球直径 n:钢珠循环圈数. K:刚性(Kgf/μm). Ca:动态额度载荷(Kgf). Coa:静态额定载荷(Kgf). |
