ZSG(B)矿用振动筛

双轴高频振动筛

※ZSG（B）系列矿用振动筛产品概述：

     ZSG(B)系列矿用振动筛是我公司（河南师大振动机械有限公司）自行研制的一种新型、高效的筛分设备，主要用于冶金、矿山、煤炭等行业，尤以冶金行业用途最为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。筛网品种多，有编织网、板网、聚胺脂网和条缝网等。具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。激振器采用普通电机带动偏心块式，减振装置安装方式一般为座式。我公司有强大的ZSG(B)筛机研发设计团队，可按用户的特殊要求对筛体进行重新设计。

      筛体部分：筛体各部均为轧制港班机型材焊接而成（部分组件为高强度螺栓联接），整体钢度好，牢固可靠。

      振动源（核心部件）：采用WADS系列双轴振动器，两台电动机通过软性联轴器带动做反向旋转，电动机固定在支架上，不产于筛体振动，有效延长了动力部分的使用寿命。

      筛网部分：金属丝便直方孔筛网或钢板网、焊接网、也可按用户要求采用奇特类型筛网。筛体（振动部分）由弹簧支撑于座架下，隔振效果较好。本机一般为座式，根据需要也可改为吊挂式。

※ZSG(B)系列矿用振动筛特点与用途：

      ZSG(B)系列矿用重型振动筛由振动源、筛体、筛网、减振装置和底托组成,筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。该系列振动筛采用普通电动机带动偏心块作为振动源，两台普通电动机带动偏心块做相反方向自同步旋转，偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动，使支承在减振装置上的整个筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，物料从入料端落入筛网后，迅速前进，松散透筛，完成筛分作业，以合理匹配筛网达到筛分的目的。

※ZSG(B)系列矿用直线筛主要适用行业：

  本筛机适用于冶金、矿山、煤炭等行业物料的筛分，入料颗粒尺寸一般小于200mm

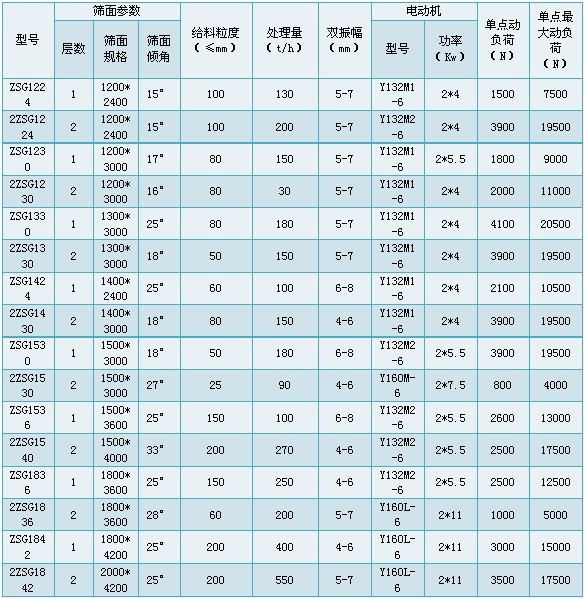

※ZSG(B)系列矿用振动筛数据参数：

以上参数为部分筛机尺寸参数，本公司可按客户要求定制。

※ZSG(B)系列矿用振动筛的安装与调试：

    a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。

    b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。

    c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。

    d、短时开机，检查两台振动源转向，使其相反。

    e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。

    f、与其他障碍物间的距离不小于100mm。

※ZSG(B)系列矿用振动筛使用与维护：

    a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。

    b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。

    c、空转运行后，应将各部位螺栓重新紧固一次。

    d、正常运转后，定期检查各紧固件螺栓紧固状况。

    e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。

筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

    f、停车前应先停止给料，待筛面物料走完后再停车。

     真诚感谢广大客户选用师大振动品牌ZSG(B）矿用振动筛，本公司产品质量卓越、售后服务完善，如您在使用过程中出现任何技术性问题均可咨询我公司，由我公司专业技术人员为您免费解答,使用过程中客户如有需要，我公司可派专业技术人员现场指导安装调试。
