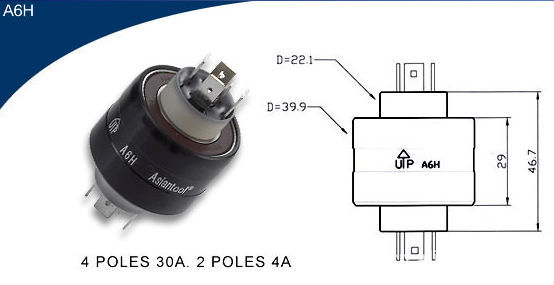

外形尺寸及安装：（4极30A、2极4A）

特点：

 Asiantool水银滑环利用特殊密封材料、绝缘及导电技术研发生产，其壳体材质为氧化铝合金或不锈钢，用于任何旋转的信号如：微小的电压、电流、EMF、热电偶、Straingauge、影音讯号、高频、电脑讯号及电气连接。

1) 抗干扰、价格低。
2) 小于1mΩ的接触电阻。

3) 免维护，比传统滑环更耐用。
4) 适合用于任何旋转体的信号及电力接续。

技术参数：

用途：

水平镀铜线、旋转镀银线    旋转舞台灯、电脑灯    旋转摄影机、旋转灯箱    圆形银幕管内摄影机
电缆卷筒    旋转天线    半导体装置    机器人手臂    加热辊轮    旋转接头

使用注意事项：
1、使用温度不超过60℃，周围温度+自身发热（旋转+通电）。
2、垂直方向安装时，要保持 U P 向上，保存时亦需保持向上。
3、安装旋转连接器于轴心时不可偏心，装上止扣螺丝时最好采用3点止扣方式。
4、不可对旋转连接器本身或铜端子焊接加热。
5、专用的连接端子不可重覆使用多次。
6、旋转体如震动会降低使用寿命。
7、此连接器可以于外壳或塑料部分装入轴心固定后，再以插入端子电线拉住转动部即可，一头固定于轴心，一头浮拉于外固定部，但决不可以承受重量。
以上事项如不遵守会对水银滑环产生不同程度的损坏或降低使用寿命。
