一、慨述

移动基站等户外设备在遭遇雷击、过流、过压、浪涌、漏电等故障时前级空气开关或漏电保护开关会跳闸保护，由于大多数移动基站地点偏僻无人值守，导致基站空开跳闸后需要派人到现场手动恢复，大大增加了维护成本，由于基站掉电引起掉话，话务量减少，用户投诉增加。

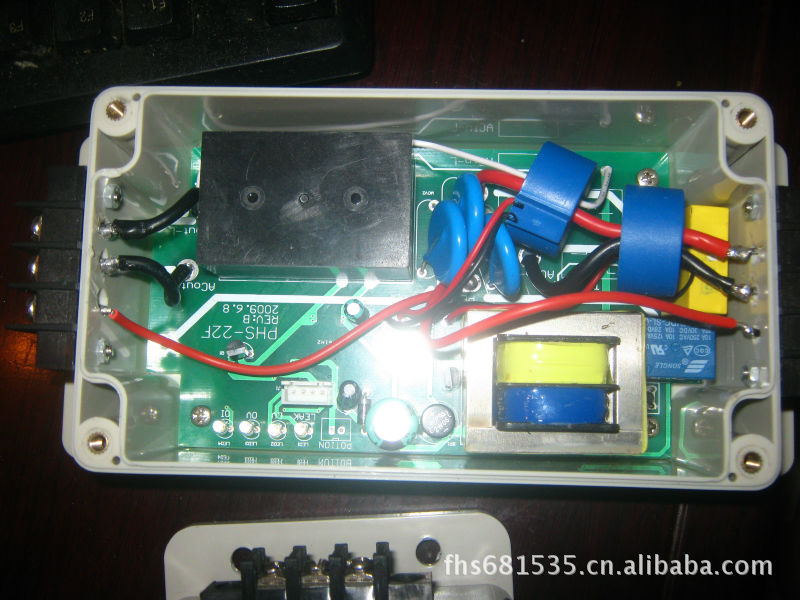

本自动重合闸电源保护器是专为无人值守基站、机房及其他无人值守用电设备开发设计的电源保护装置，具有自动重合闸、防雷保护、漏电保护、短路/过流保护、过压/欠压保护、上电前合闸条件检测、故障信息上报等功能，无需工作人员到现场手动合闸，是移动基站、机房等无人值守设备的理想电源保护装置。

二、应用范围

1. 通信基站

2. 通信机房

3. 户外设备

4. 其他无人值守用电设备

三、主要特点

1、自动重合闸功能，提高运维效率，降低维护成本。

2、功耗≤1.5W，节能环保。基站电源保护器的主开关采用最新专利技术的节能式脉冲交流接触器，它仅在吸合和释放瞬间消耗功率，而在保持和断开时几乎不消耗功率，比传统的交流接触器节电99%。

3、体积小巧，不占用基站空间，增加防水外壳也可在户外安装使用。

4、安装简便，可挂墙或抱杆安装。

四、主要技术参数

1. 额定电压:220V 50Hz

2. 工作电压范围：AC155V～270V，50Hz

3. 额定电流In:15A

4. 剩余动作电流：50mA

5. 剩余不动作电流：30mA

6. 漏电保护动作时间：≤50Ms

7. 上电前合闸条件检测：当输出出现相间/相地短路，或者输入出现过欠压等现象时，不合闸，循环检测

8. 过压保护电压：270V～275V
动作时间：1S

9. 欠压保护电压：120V～155V
动作时间：1S

10. 过流保护电流：
1.15In
动作时间：2S

11. 强过流/短路保护电流：3In, 动作时间：≤0.1S

12. 防雷能力：抗雷击电流，8/20US组合波不小于10KA；

抗浪涌能力：线地，6KV；线-线：3KV；

13. 干节点故障信息上报：正常工作时低阻态，故障时高阻态。

五、安装方式

1. 将本开关安装于墙壁上或天线杆上。

2. 接入AC220V电源，输出线，用电设备供电线路及接地线，特别注意输入与输出端不能接反,火线和零线不能接反。

3. 本保护器输出线路必须是专线专用，不论是火线还是零线，都不能与其它供电线路相连接，避免交叉供电。

4. 接地线要可靠接大地，否则则不能对后级用电设备提供有效的防雷保护。

六、操作使用及面板指示说明

1. 通电后五个指示灯红绿色循环点亮， 提示准备合闸，此过程大约持续3～4秒钟。自动合闸后，四个状态指示灯全部转为绿色，电源指示灯常红色常亮，表明供电正常。

2. 按下试验按钮，观察用电设备有漏电故障出现，本开关在60mS内跳闸，同时切断AC供电线路，说明漏电保护功能正常。因漏电或过流跳闸后，每隔0.5～5分钟检测线路一次，30分钟后仍不符合合闸条件的，检测周期改成30分钟～1小时，不限次。合闸1分钟不跳闸视合闸成功

3. 过流保护：若供电电流≥1.15In，则将进入过流保护状态。为防止基站开机瞬间的浪涌冲击，本开关采用延时2S保护模式。当供电电流≥3In，动作时间≤0.1S。过流/短路指示灯转为红色1Hz闪亮。在30秒钟后，本开关自动重合闸。

4. 过压保护：当供电电压≥270V～275V时，本开关进入过压保护状态。为避免瞬间的尖峰电压造成误动作，本开关只有在持续1秒钟出现过电压时才保护动作，跳闸切断AC供电，保持DC供电。此时过压指示灯转为红色1Hz闪亮。30秒钟后，本开关自动重合闸。

5. 欠压保护：当供电电压≤150V～155V时，本开关进入欠压保护状态。为避免瞬间的负尖峰电压造成误动作，本开关只有在持续1秒钟出现欠电压时才保护动作，跳闸切断AC供电，保持DC供电。此时过压指示灯转为红色1Hz闪亮。30秒钟后，本开关自动重合闸。
