HP-4194A阻抗/增益—相位分析

产品简介

HP 4194A阻抗/增益—相位分析仪是对元件和电路进行有效的测量、分析或合格/不合格测试的综合性解决

方案。它可又快又方便地评估和测试各种阻抗特性和传输特性，包括二次参数的导出。HP 4194A可提高工作效率并节省测试费用，分析仪无论在阻抗还是传输的测量上均很灵活且有广泛的测量功能。它还用自动顺序编程（ASP）来现实完全可程控。通过存入面板上的键入操作，就能对所希望的测量和计算（包括图形分析）进行简单编程，从而使你能自定义测量、计算和分析功能。HP 4194A还具备高精度和误差消除功能，以保证可靠的测量。

特点：

· 宽的阻抗测量范围：100Hz~40MHz，10mΩ~100mΩ,用HP 4194A/B 时为

10kHz~100MHz,0.1Ω~1MΩ

· 增益—位测量

· 10Hz~100MHz，-107dBm~+15dBm,0.1dB 分辨率

· 灵活的测量，计算和分析功能，彩色图形显示

· 完全可程控

· 宽范围的精确测量

· 快速分析

· 等效电路分析功能

· 自动顺序编程（ASP）

· 用HP 4194A/B阻抗探tou 配件增加功能

技术指标

阻抗测量

· 测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q可提供12种参数组合

· 测试频率：100Hz~40MHz（电缆长度：0m)

· 振汇器电平：10mV~1Vrms(≤10MHz),10mV~0.5Vrms(>10MHz);(UNKNOWN端开路），3位分辨率

· 直流偏置：0~±40V，10mV分辨率

· 测量终端：4端对配置

· 测量范围和最高分辨率

测量参数范围

最大分辩率

|Z|,R,X

10mΩ~100mΩ

100μΩ

|Y|,G,B

10nS~100S

1nS

θ

±180°

0.01°

L

1nH~100kH

10pH

C

10fF~0.1F

0.1fF

D

0.001~10

0.001

Q

0.1~1000

0.1

· 基本测量精度：0.17%

· 电平监视：1mV~1 Vrms,1μA~20mA

增益—相位测量

· =群延时g测量参数：Tch/Rch(dB,线性比值）；Tch,Rch(V,dBm,dBv),θ(度，弧度）；Tch=测量通道：Rch=参考通道，

· 10Hz~100MHz，1mHz分辨率

· 孔径频率范围：（群延时测量）频率间隔的0.5%~100%

· 振荡器电平：-65dBm~+15dBm,0.1dB分辨率

· ：0.1ns~1s,0.1ns分辨率g测量范围：Tch/Rch:0~±120dB,0.001dB分辨

率;Tch,Rch:-107dBm~-5dBm(0dB衰减器）,-87dBm~+15dBm,(20dB 衰减器）；0.001dB，分辨率：θ：±180°（利用相位刻度扩展功能，可连续显示相位）0.01°分辨率；

· 基本测量精度：Tch/Rch:0.1dB,0.5°;Tch,Rch:0.35dBm

· 电平监视：监视参考通道和测试通道的输入电平，单位为dBm,dBV 和V。

利用4194A/B的阻抗测量

下列技术指标适用于HP4194A与HP4194A/B联用的情况

· 频率范围：10kHz~100MHz,1mHz分辨率

· 振荡器电平：选件350：10mV~1.28Vrms;选件375：10mV~1.54Vrms

· 直流偏置：内部：±40V，±20mA；外部：±150V，±500mA，max.25W

· 测量范围：100mΩ~1MΩ

· 基本测量精度：±1.5%~3%(≥100kHz),±3%~6%(<100kHz)

· 电缆长度：HP4194A:1.5m,HP4194B:3m

共有技术指标：

· 触发方式：内部、外部和手动

· 扫描功能：扫描参数：频率、振荡漾器电平、直流偏置（只适用于阻抗测量）；输入START/STOP或CENTER/SPAN；扫描功能：部分扫描、扩大标记扫描、程控点测量显示器

· CRT：7.5英寸彩色CRT

· 显示方式：矩形（X-A&B)，矩形（A-B），表

· 显示控制：自动标度，叠加和存储

分析：

· 标记：单一标记，Δ 标记，双标记

· 线光标：线光标：Δ-线光标

· 等效电路功能：近似，模拟

· 算术运算：数据寄存器操纵：利用算术运算和功能来操纵数据寄存器合格/不合格极限

编程：

· 自动顺序编程（ASP）：利用内部程序语言来控制的HP4194A的工作。ASP可以用面板键输入或由HP-IB调用

· 程序存储器容量：20kB的非易失存储器

· 复制：转储、绘图、打印方式

一般指标：

· 工作温度和湿度：0°~40℃（HP4194A:-20~+65℃,在40℃上，相对湿度≤95%）

· 储藏温度：-30℃~+60℃（HP4194A:-40~+65℃）

· 安全措施：符合IEC-348，UL-1244标准

· 电源：100，120，220V±10%，240V-10%，+5%，48~66Hz，400VA（max）

· 尺寸：425mm(宽）*375mm(高）*620mm(长）（16.73英寸*14.76英寸*24.41英寸）

· 重量：净重，约37kg(81.4磅）

参考数据：典型测量速度：

· 阻抗：约3.7ms/点

· 增益一相位：约3.5ms/点

· 阻抗（与HP41941A/B联用时）：约5.2ms/点

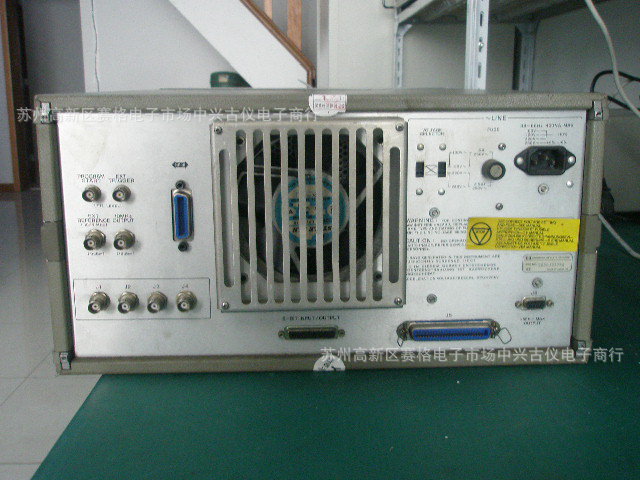

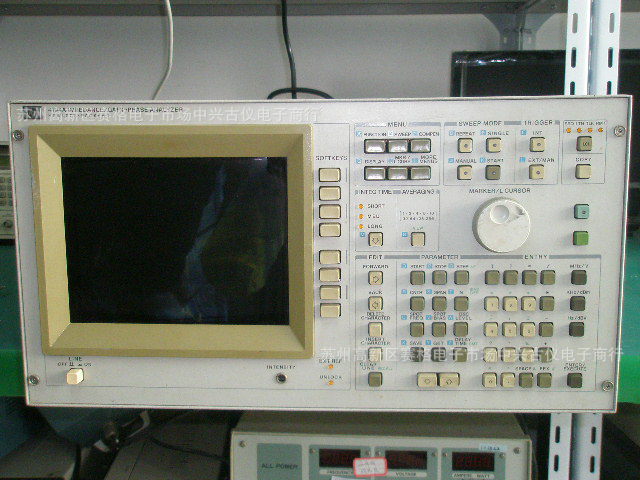

HP-4194A阻抗/增益—相位分析的细节图：
