技术数据
型号 | 42BLF01 | 42BLF02 | 42BLF03 |
磁极数 | 8 |
相数 | 3 |
额定电压 VDC | 24 |
额定转速 RPM | 4000 |
保持力矩 N-m | 0. 063 | 0.125 | 0.188 |
输出功率 Watts | 26 | 52 | 78 |
峰值转矩 N-m | 0.18 | 0.38 | 0.6 |
峰值电流 Amps | 4.6 | 9.4 | 14.1 |
线电阻 Ohms | 1.8 | 0.9 | 0.6 |
线电感 mH | 0.54 | 0.27 | 0.18 |
转矩常数 N-m/Amps | 0.042 | 0.043 | 0.044 |
反电势 V/kRPM | 4.4 | 4.5 | 4.65 |
转动惯量 g·cm2 | 24 | 48 | 72 |
机身长度(L) mm | 47 | 63 | 79 |
重量 kg | 0.33 | 0.48 | 0.63 |
* 注意:峰值转矩仅用于计算电机性能,如长期运行于峰值转矩状态,将导致电机损坏。 备注:可按客户图纸或来样定制。 |

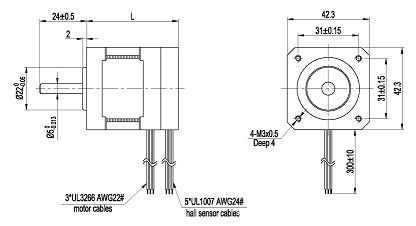

外形图

欢迎来我司官方旗舰店:http://wantaimotor.tmall.com/
我司专业生产步进电机,步进电机驱动器,直流无刷电机,直流无刷电机驱动器,欢迎咨询。品质保证!量大优惠!!!

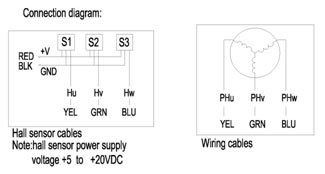

接线图
