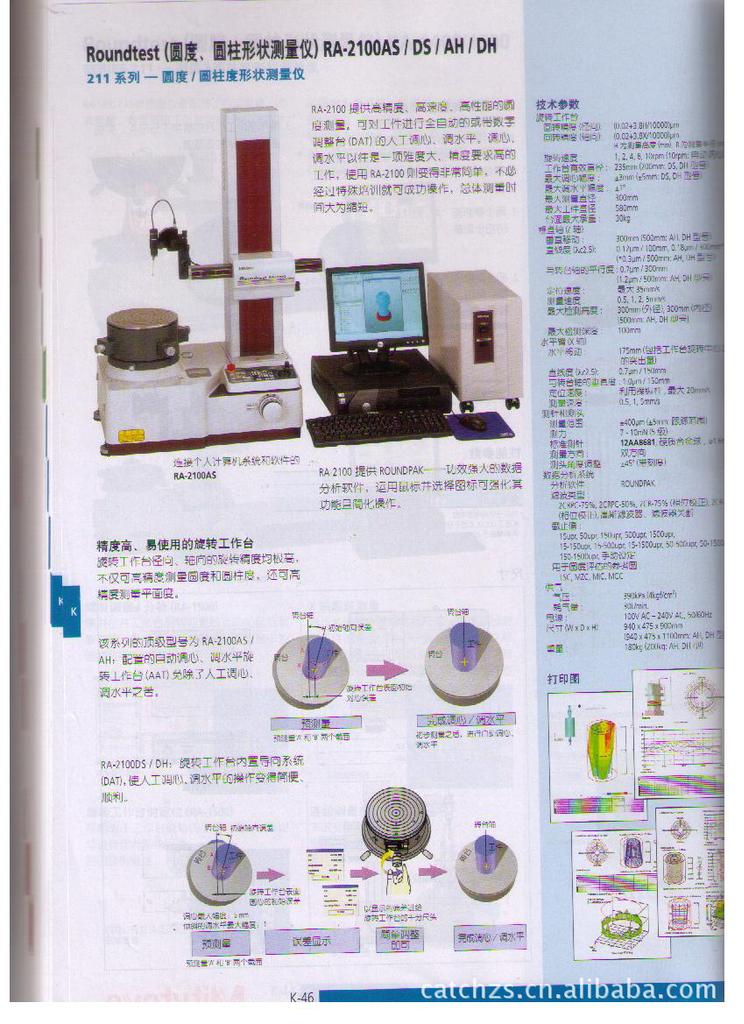

Roundtest(圆度、圆柱形状测量仪)RA-2100AS/DS/AH/DH

211系列—圆度/圆柱度形状测量仪



RA-2100提供高精度、高速度、高性能的圆度测量。可对工件进行全自动的或带数字调整台（DAT）的人工调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用RA-2100则变得非常简单，不必经过特殊培训就可成功操作，总体测量时间大为缩短。RA-2100配上功能强大的数据分析软件ROUNDPAK就配置齐全了，该软件只需鼠标控制图标即可轻松操作，使测量的功能更强大，操作更简便。



精度高、易使用的旋转工作台

旋转工作台径向、轴向的旋转精度均极高，不仅可高精度测量圆度和圆柱度，还可高精度测量平面度。该系列的顶级型号为RA-2100AS/ RA-2100AH：配置的自动调心、调水平旋转工作台(A.A.T.)免除了人工调心、调水平之苦。



RA-2100DS/DH：旋转工作台内置导向系统

(D.A.T.)，使人工调心、调水平的操作变得简便、顺利。



连续测量，效率提高

可不必改变测头的移动方向而连续测量一个工件的外、内径。内径最大可测50mm.



独特的设计允许系统升级

更换、调整探测装置后，系统可升级至CNC操作型(升级应由三丰技师负责)



测量表面粗糙度(表面粗糙度测量装置选件)

符合相关国际标准的表面粗糙度检测器可安装在圆度计的位置上，形成多传感器系统，既可测量表面的几何圆度／圆柱度，又可测量其粗糙度。



以高精度标尺(三丰光栅尺)进行高可重复的测量，用于X/Z驱动装置，以确保高精度定位，这是重复测量的关键。



技术参数

旋转工作台

　重复精度(径向):(0.02+3.8H/10000)μm

　重复精度(轴向):(0.02+3.8X/10000)μm

H为测量高度(mm)
