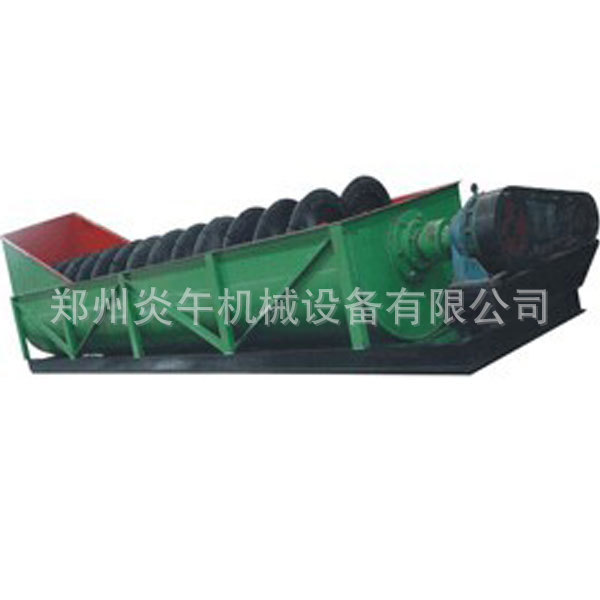

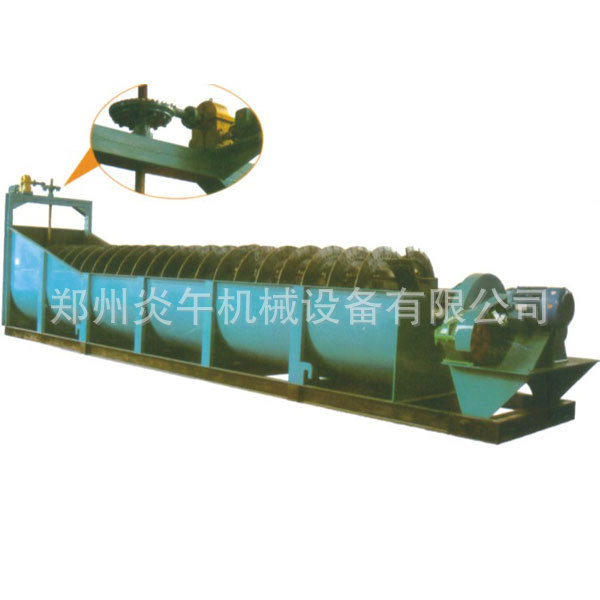

螺旋洗石机内部结构:
槽体、减速机、电机、中心轴、螺旋叶片、支架组成。支架焊接在中心轴上,螺旋叶片装好后用螺栓压紧,使叶片不下垂不变形。
1. 洗石机运到后,使用单位应立即检查各零部件是否齐全,有无损坏。确定机器完整无损后,方可进行安装。
2. 使用单位应按照现场具体情况,设计洗石机基础施工图,将洗石机稳固的安装在结实的混凝土基础上。
3. 安装时必须将机器按安装图的要求保证倾斜角度安装。
4. 电动机安装在导轨上,以便调整皮带的松紧度,皮带轮与电机皮带轮在安装时应保证平行。
5. 按上述要求调整好后,将转子盘转动几转,以检查有无卡住、碰撞现象。
参数技术:
型号 | XL915 | 2XL915 | XL1115 | 2XL1115 |
螺旋直径(㎜) | 915 | 915 | 1115 | 1115 |
水槽长度(㎜) | 7585 | 7585 | 9782 | 9782 |
入选粒度(㎜) | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
处理能力(t/h) | 100 | 200 | 175 | 350 |
螺旋转速(r/min) | 21 | 21 | 17 | 17 |
电机功率(kw ) | 11 | 2*11 | 15 | 2*15 |
耗水量(t/h) | 10-80 | 20-160 | 20-150 | 40-300 |
外形尺寸(㎜) | 8500*2810*3600 | 8420*3760*396 | 1078*3980*4170 | 10970*5250*4720 |
机器重量(t) | 6.27 | 11.11 | 10.18 | 17.94 |
