随着计算机多媒体技术和数字通讯技术的飞速发展，人类社会已进入了信息化的时代。信息量越来越大，处理信息的手段也越来越先进，特别是近几年来，可视化信息技术在指挥控制中心、大型会议室、各种监控等场所得到了广泛的应用。以各种大屏幕为核心的各类电子设备大量进入指挥控制调度室、会议室、演播室。

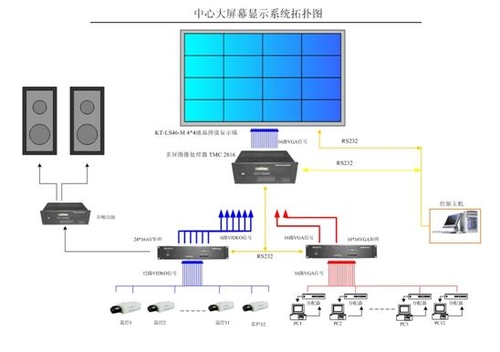

液晶拼接系统介绍 1. 系统连接图(例)
2. 系统组成
根据我们了解贵公司的整套液晶拼接显示屏显示系统主要由以下几部分组成：
1) 拼接机架及底座(用于保证所有液晶显示单元能够牢固并精确的组装，底座高度可定制)
2) 高清晰液晶拼接单元
3) 外置拼接处理器
4) 信号分配器、矩阵(根据方案选配)
5) 显示屏控制软件
6) 各种线缆
7) 显示单元：46寸超窄边液晶显示屏
本方案采用三星46寸超窄边液晶显示屏 作为大屏幕显示系统显示单元，单屏分辨率为1366×768，亮度为700cd/m2，基座高度根据用户现场定做，一般600-900mm。
液晶显示单元，宽度为1025。65mm、高579。844mm。显示幕墙厚度200~250mm(含固定支架)。
8) 总体尺寸为:1025。65X4=4102。6(宽) 579。844X2=2319。38 (高)
外置多屏图像处理器：
整个大屏幕显示系统由图像处理器驱动液晶显示单元，实现网络工作站信号、视频信号、RGB信号在大屏幕上以任意混合的形式显示。
3. 系统功能
1)、外置多屏图像处理器可以通过网络实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上任意位置以任意大小开窗口显示;
2)、通过外置多屏图像处理器可以实现多路视频信号和多路RGB信号在大屏幕上任意位置显示;
3)、系统为开放式计算机应用平台，在大屏幕上可同时显示来自任意一台计算机上的图形信号，操作员可以对大屏幕进行远程操作控制;
4)、 液晶拼接显示幕墙系统采用多屏图像处理器，使得本系统接口齐全、功能强大的显示功能;
5)、通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。
6)、通过控制主机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面;并支持多用户的操作，以及对于用户的权限进行设定。
液晶拼接显示单元特性
液晶显示单元，具有超高亮度(1000cd/m2)、超高对比度(2000：1)、高清晰度(3D Y/C数位整流技术)、超宽视角(1700)等优点。支持多种视频信号的同时显示，适应全制式标准Video(DVD、VCR、DV等)视频信号;支持分辨率为VGA,SVGA,XGA,SXGA,UXGA的PC模拟信号及全数字信号(DVI接口)。
0液晶幕墙拼接示意图
对比示意图
高亮度，高对比度图形显示
0液晶显示单元采用数位整流技术，结合先进的光学系统，使整体图像显示达到高亮度和高对比度，尤其是在图像对比度方面，运用高灰度等级三维高频脉冲电路，使图像对比度大幅度提升，色彩层次过渡更加平滑细腻，于细微处感受高技术带来的视觉享受。
内置图形拼接处理器
0液晶显示单元标准配置中包含内置图形拼接处理器，采用一体化集成设计，无需增加硬件投资，即可实现信号的单屏显示、几何拼接显示和全屏显示，性能价格比更优越，系统更安全可靠。
完善的色彩一致性
大屏幕显示拼接墙要求每个显示单元的色彩能够保持一致，才能达到好的视觉效果， 0液晶显示单元在设计中采用了数字色域补偿电路技术,从而有效抑制各画面间三原色的离散，保证颜色的高度一致。

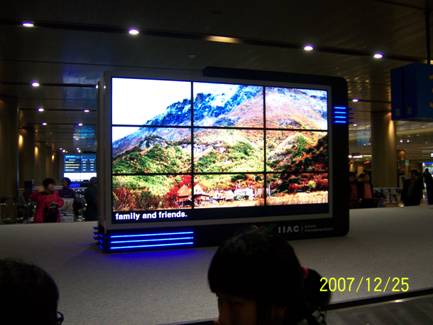

下图为液晶显示幕墙(实际显示效果)

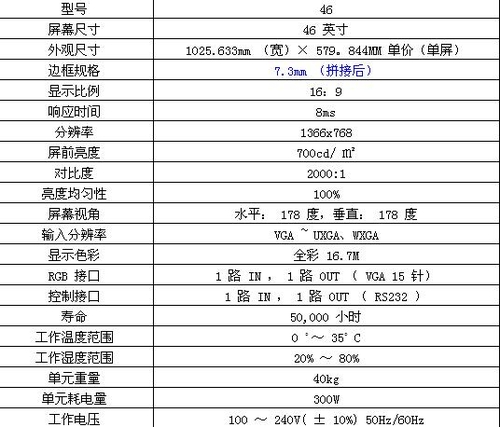

2、 液晶显示单元技术指标
外置处理器
在大屏幕组合显示系统中，高清电视墙处理器占有极其重要的角色，处于核心地位，几乎所有需要显示的信号和数据信息(如视频图像信号、网络计算机信息、GIS电子地图等)以及所有的显示任务和显示处理工作都要经过组合高清电视墙处理器来接受、完成，可以这样说，高清电视墙处理器的性能在很大程度上决定了整个系统的显示效果，显示质量，操作的灵活性以及可靠性。
高清电视墙处理器是监控中心、大型会议等场合的数据及视频处理的核心环节。现今，全球用户都需求性能长久，高质量保障，高可靠性，高安全性能的显示数据和视频控制系统。我司的SVC2100系列电视墙处理器就是应上述要求所设计开发的新型大屏幕数据控制产品系列。
SVC2100多屏图像处理器输入和输出 (根据用户需求可调)
1) 输入(Video,RGB,HDTV)： Video/S-Video复用两个BNC端子;D15接口,支持VGA/SVGA/XVGA;复用D15接口,支持540p/720i/720p/1080i
2)输出(RGB,HDTV,Video)： RGBHV 5个BNC端子,支持VGA/SVGA/XVGA;3个BNC端子(复用端子RGBHV中RGB)YpbPr或YcbCr，支持540p/720i/720p/1080i;Video/S-Video复用两个BNC端子(选装/外置)
