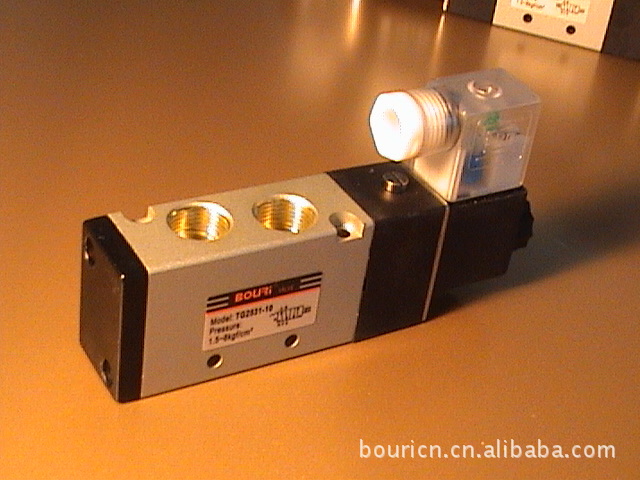

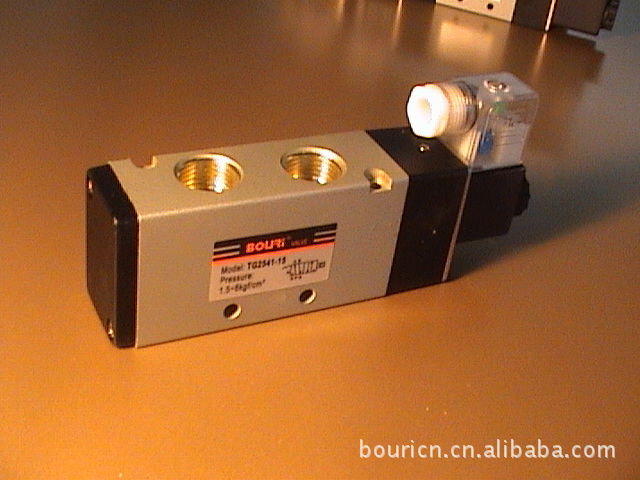

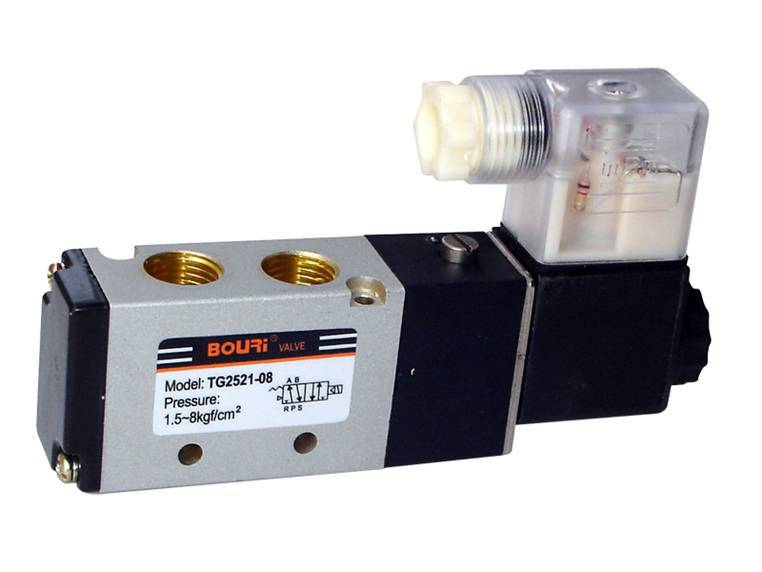

由微电信号控制的电磁阀,产品体积小,流量大,外开美观,性能可靠,使用寿命长,可集成安装,是理想的方向控制元件,适用于机电一体化领域,有多种规格可供选用.
● 使用维护须知
⒈使用前注意检查元件是否损坏,然后安装使用.
⒉安装时,请注意气体流动方向及接管是否正确,电压是否符合要求.
⒊请注意防尘,建议气口安装消声器或消声节流阀.
⒋连接管路时,并注意消除管接头,管子内的金属颗粒,粉尘及油污等.
细说明：TG系列电磁阀 由微电信号控制的电磁阀,产品体积小,流量大,外开美观,性能可靠,使用寿命长,可集成安装,是理想的方向控制元件,适用于机电一体化领域,有多种规格可供选用. 使用维护须知 ⒈使用前注意检查元件是否损坏,然后安装使用. ⒉安装时,请注意气体流动方向及接管是否正确,电压是否符合要求. ⒊请注意防尘,建议气口安装消声器或消声节流阀. ⒋连接管路时,并注意消除管接头,管子内的金属颗粒,粉尘及油污等. 电磁线圈规格 接电方式 引出线、插座 标准电压 AC110V、AC220V、DC24V 容许电压变动范围 ±10% 绝缘等级 B级或相同等级 励磁时间 0.05秒 功率消耗 交流 起动：5.6VA，持续：5.4VA 直流 2.5W 过压抑制器 交流:压敏电阻,直流:二极管 指示灯 氖灯、发光二极管 项目 规格 结构类型 接管螺纹 通径 使用流体 压力范围 动作方式 最大动作频率 润 滑 使用温度 TG2321-08 二位三通 G1/4 8 压缩空气 0.15～0.9 MPa 内部引导式 5次/秒 不需要 -5～50℃ TG2331-10 G3/8 10 TG2511-06 二位五通 G1/8 6 TG2512-06 G1/8 6 TG2521-08 G1/4 8 TG2522-08 G1/4 8 TG2521-06 G1/8 8 TG2521-08M G1/4 8 TG2531-10 G3/8 10 TG2532-10 G3/8 10 TG2541-15 G1/2 15 TG2542-15 G1/2 15 TG3522-08C 三位五通 G1/4 8 TG3532-10C G3/8 10 T 规格 结构类型 接管螺纹 通径 使用流体 压力范围 动作方式 最大动作频率 润 滑 使用温度 TG22-08 二位二通 G1/4 2.5 压缩空气 0～0.8MPa 直动式 5次/秒 不需要 -5～50℃ TG23-06 二位三通 G1/8 1.2 TG23-06E G1
