概述：
QV941F电动V形球阀阀体采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。当阀关闭时，V形切口与阀座产生楔形剪切作用，既具有自洁功能又可防止球芯与阀座之间因污物产生的卡死现象，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
产品特点
1、具有出色的调节特性：电动V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此电动V型阀可以在广幅的变化范围内提供精确的控制。
2、启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。
3、电动V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、最大可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
5、金属阀座的优越密封性：电动V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。
技术参数和性能
| SDV系列电动执行器技术参数 | QV941F电动V型球阀阀体参数 |
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 碳钢、304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | F4、金属密封 |
| 手动操作 | 附带手柄操作 | 温 度 | F4≤180℃、金属密封≤425℃ |
| 限 位 | 电气、机械二重限位 | 适用介质 | 纸浆、矿浆、煤浆、水、石油、粘性流体等 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 自清洁功能、防卡死、阻力小、动作稳定 |

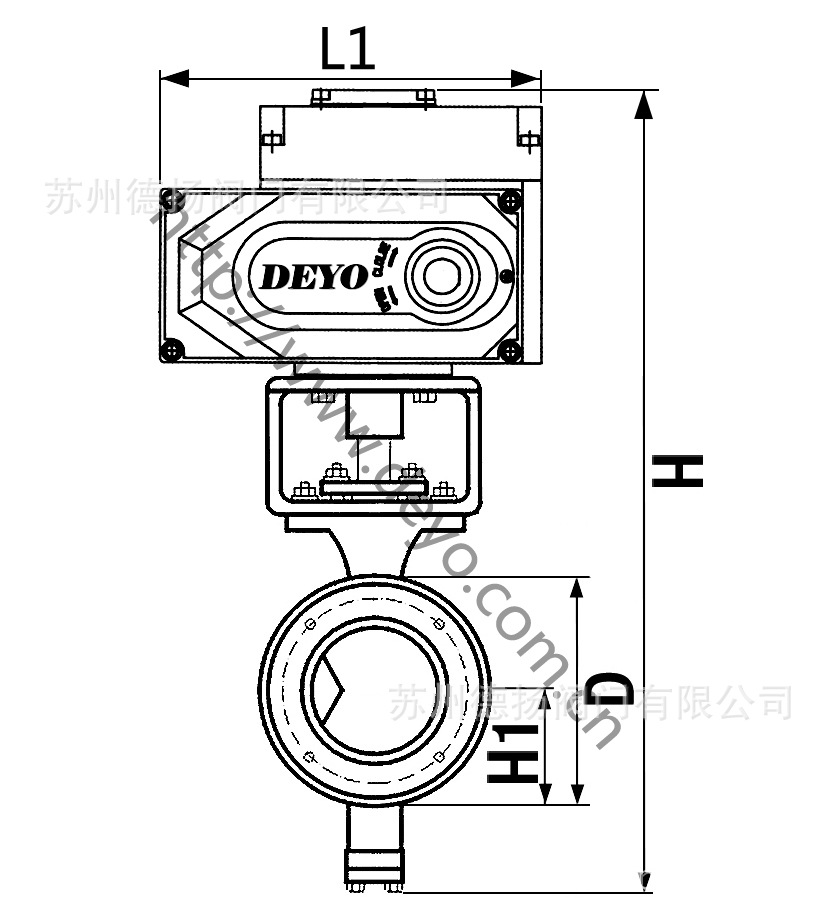

外形尺寸
| 公称通径DN | L | L1 | H | D | H1 | 额定功率 | 额定电流 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | | |
| 15 | 62 | 155 | 390 | 54 | 75 | 15W | 0.2A |
| 20 | 62 | 155 | 390 | 54 | 75 | 15W | 0.2A |
| 25 | 62 | 155 | 390 | 54 | 75 | 15W | 0.2A |
| 32 | 62 | 155 | 400 | 78 | 75 | 15W | 0.2A |
| 40 | 62 | 208 | 405 | 82 | 75 | 25W | 0.5A |
| 50 | 75 | 208 | 430 | 100 | 96 | 25W | 0.5A |
| 65 | 80 | 208 | 460 | 120 | 115 | 25W | 0.5A |
| 80 | 100 | 256 | 520 | 131 | 125 | 50W | 0.8A |
| 100 | 115 | 256 | 530 | 158 | 125 | 90W | 1.0A |
| 125 | 130 | 256 | 570 | 180 | 155 | 90W | 1.0A |
| 150 | 160 | 288 | 600 | 216 | 165 | 120W | 1.2A |
| 200 | 200 | 288 | 680 | 260 | 195 | 150W | 1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
