VGA+YPBPR转HDMI转换器
1080P Scaler BOX
前言：
玩视科技公司生产的HDV336,VGA/YPbPr转HDMI转换器，可以将电脑PC信号以及SD/HD的YPbPr模拟色差信号与AUDIO音频一起转换成高清的HDMI数字信号，经过高速ADC模数转换，3D Deterinterlace（隔行转逐行），Scaler（缩放）等视频处理技术，让输出的HDMI可以达到高清1080P效果；为更多的机顶盒、播放器直接增加HDMI输出端口！节省大量的开发时间，使产品更快升级。
产品功能及特点：
1.将PC的VGA信号经过SCALE UP处理转换为高清HDMI 1080P输出；
2.将YPbpr(480i~1080P)信号经过SCALER处理转换成高清HDMI 1080P输出；
3.缩放功能，强制所需要的画面，不要超出电视机显示屏边缘；
4.自协识别VGA/YPBPR输入分辨率或输入模式；
5.将模拟音频经过数字化芯片转换成HDMI数字音频；
6.采用最先进的视频处理技术，对图像的亮度，对比度及色彩进行增强处理；
7．采用最先进的SCALER（缩放），可以将普通的PC或YPBPR信号倍线至1080P、720P；
配件：
1. VGA+YPbPr to HDMI 1080p Scaler Box---------------------------------------1PCS
2. 5V电源适配器----------------------------------------------------------------------1PCS
3.用户说明书（EN）-----------------------------------------------------------------1PCS
详细规格说明
输入接口:--------------------------------1路VGA,1路YPBPR,1路3.5mm音频接口
输出接口:--------------------------------1路HDMI
电源接口：------------------------------DC/5V电源接口
外观尺寸：-----------------------------140(D)x75(W)x25(H)mm
产品外壳材质：------------------------铝合金五金外壳
工作温度：------------------------------0°C~40°C
VGA输入模式---------------------------640x480@60/75/85Hz,
1600x1200@60Hz,
Ypbpr输入模式:-----------------------标清：480i, 576i, 480p, 576p,
高清：720p50/60Hz, 1080i50/60Hz,1080p50/60Hz
HDMI输出模式：-------------------- 720p/60Hz, 1080p/60Hz
功能与接口介绍

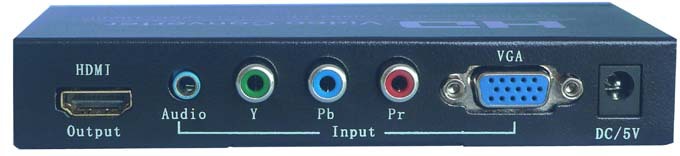

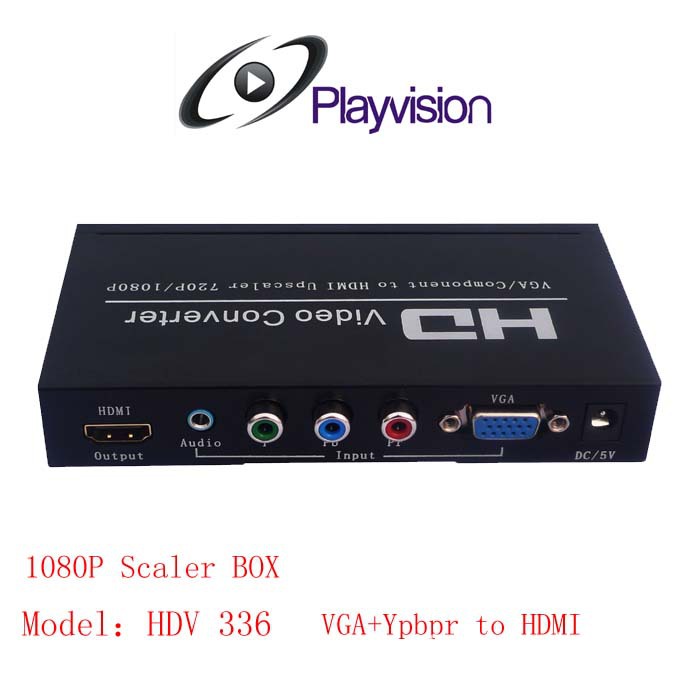

后面板介绍
1) HDMI Output:―――HDMI输出接口，连接高清电视机的HDMI或投影的HDMI接口
2) Audio Input:―――电脑PC或YPBPR同步音频输入接口，驳接PC Audio或机顶盒L/R（PC或YPBPR同步音频选择输入）
3) YPbPr Input:――――驳接机顶盒，DVD,PS2,WII主机YPBPR接口
4) VGA Input:――――驳接电脑主机或笔记本VGA输出接口
5) DC/5V:――――――DC/5V直流电源输入接口

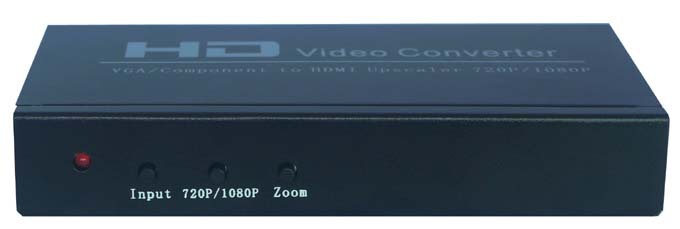

控制板介绍
1) LED indicator:―――――电源指示灯，通电常亮.
2) Input Button:―――――VGA或YPBPR输入通道切换按钮
3) 720P/1080P Button:―――HDMI输出1080P或720P切换按钮
4) Zoom Button:――――――放大与缩小功能，当VGA信号输入时，用此功能键可以缩回到电脑的真实有效的画面（此功能仅限VGA输入有用）（详细介绍请参考附图）
？

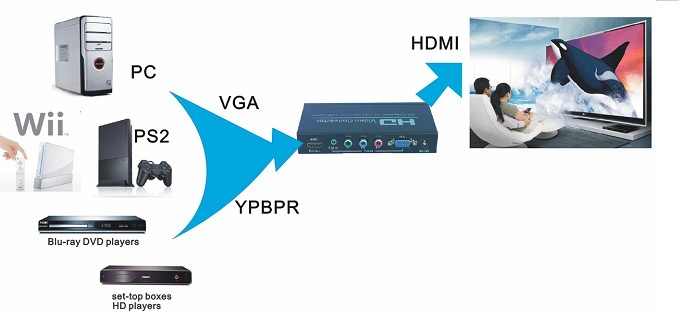

连接示意图
ZOOM功能详解：
画面重显率：电视系统专用名词。
表示输出所显示输入图像的比例，英文为overscan（过扫描）。假定输入图像为宽X高=100X100，屏幕大小为100X100，比如重显率为98%，显示的画面就只有输入图像的98%，显示的图像只显示输入的98%，宽X高=98X98。
由于目前市场上大部分高清电视机的HDMI通道输入图像画面重显率不能达到100%（各品牌的电视机图像重显率不统一，在92%到100%之间。），市场上同类的VGA转HDMI（720p/1080p输出）转换盒产品输出的图像可能显示不全，导致无法看到电脑输出的所有内容，或者(有可能经过电视机自带缩放功能，缩放后电视机四周都有黑边)。总之都不能达到一个满意的显示效果。
玩视科技公司生产的HDV336视频转换器特别增加ZOOM按键来解决该问题，ZOOM按键定义图像大小按 100%---98%--96%--94%--92%--90%重显率四周同步缩放，保证VGA输入信号在不同品牌电视上都能达到图像100%全画面显示。同时对用户设置的重显率数值进行记忆(断电记忆功能)。
下图为PC信号经过HDV336转换盒ZOOM按键控制的显示效果
缩放共5次，按不同100%---98%--96%--94%--92%--90%

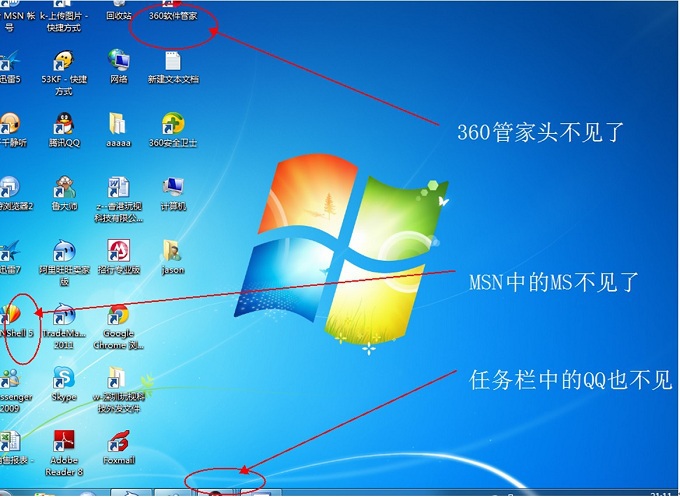

图一：原始画面，ZOOM未控制，画面重显率大概94%，图像缺失很多

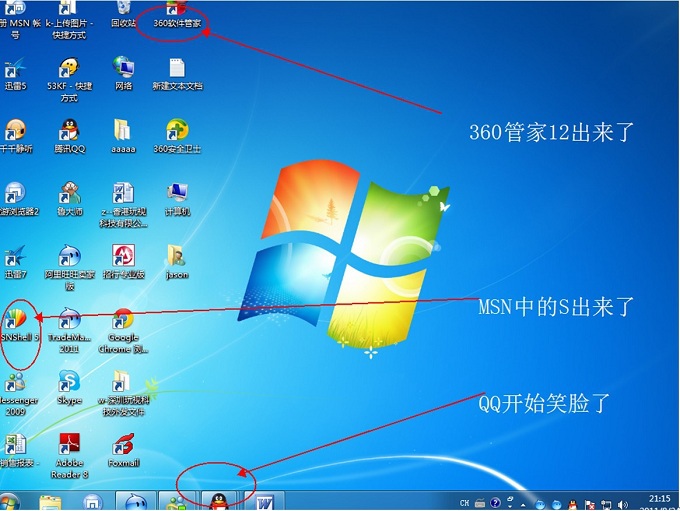

图二：经过ZOOM一次缩放后图像
图三：经过ZOOM二次缩放后图像

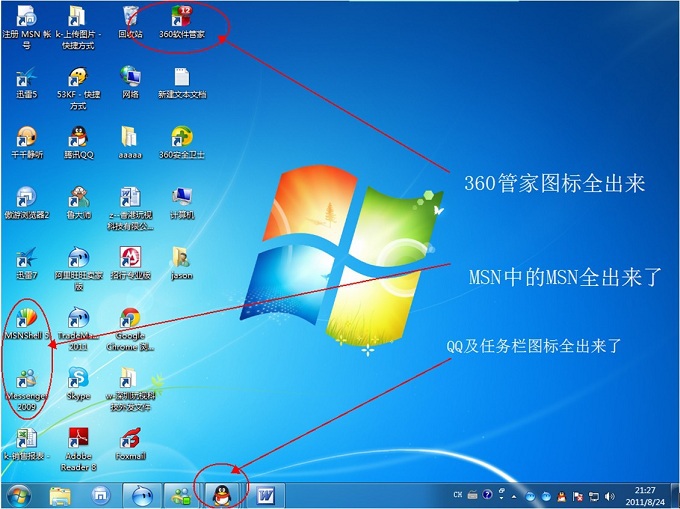

图三：经过ZOOM三次缩放后图像，全画面100%显示
注：因每个品牌电视生产商所做的放大比例不一一相同，可进行第四次，第五次缩小，直到满意为止才能达到100%满屏
所提供画面仅供参考

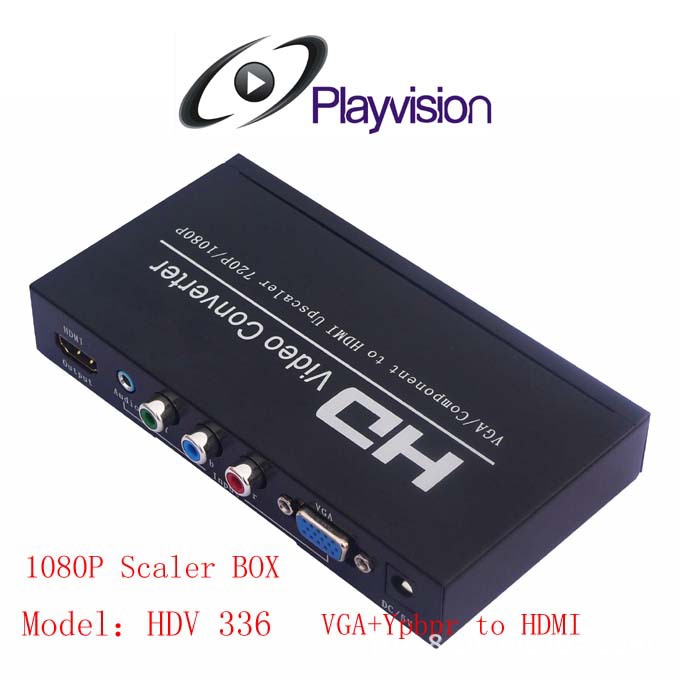

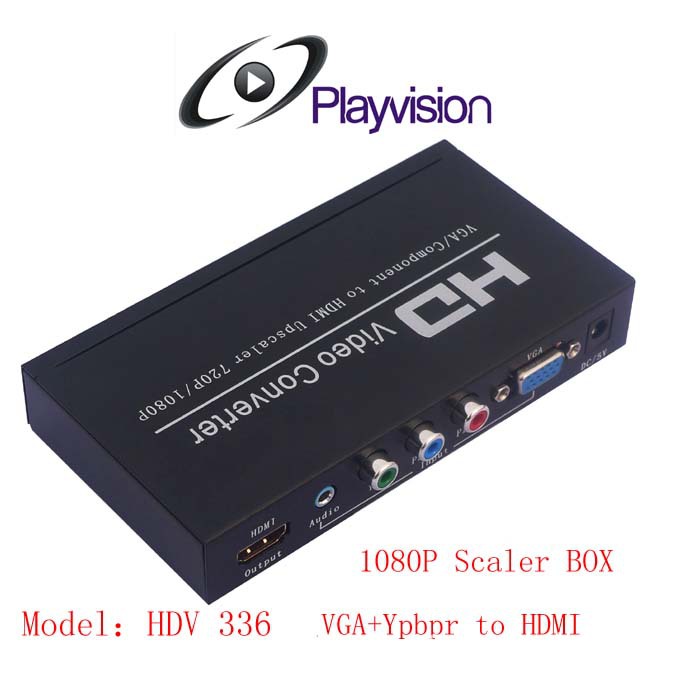

产品实物图展示：
