产品名称：

      904L不锈钢无缝管

产品介绍

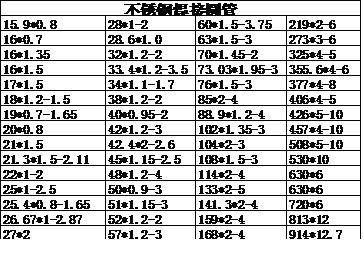

    【一】生产规格（mm）：Ø6×1～219×20(可按客户要求定做)

    【二】成品长度（m）：5—7(可按客户要求定做)

    【三】产品材质：904L（00Cr20Ni25Mo5Cu2）

    【四】理论重量(kg/m)： 奥氏体不锈钢       W=0.02491S(D-S)

    904L简介

904L是一种可用于中高级别腐蚀奥氏体不锈钢，具有较高含量的Cr和Ni，同时在其中还加入了一定量的Mo和Cu，

以增加耐蚀性能。此合金有极低的含碳量，具有很好的活化—钝化转变能力，耐腐蚀性能极好，在非氧化性酸如硫酸、

醋酸、甲酸、磷酸中具有很好的耐蚀性。

904L在中性含氯离子介质中具有很好的抗点蚀性，同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。适用于70℃以下

各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。904L中的Cr、Mo、

Ni使其在很多均匀腐蚀和氯离子点蚀环境下有比典型316和317更好的耐蚀性能。合金中铜的加入让合金在还原性环

境如热磷酸、稀硫酸中具有较好的耐蚀性能。

产品应用

石油、石化设备管道，热交换器管道，发电厂烟气脱硫装置用管道，海水处理装置用管道，造纸工业设备管道，硫酸、

硝酸设备，制酸、制药工业及其他化工设备等用管道。

   主要客户

   化工厂，热交换器厂，水处理厂，造纸厂，发电厂等

   注意事项

    1、加工性能

    1.1　焊接性能

与一般的不锈钢一样,904 L可以采用各种各样的焊接方式进行焊接。最常用的焊接方式为手工电弧焊或隋性气体保护

焊,焊条或焊丝金属基于母材的成分且纯度更高,钼的含量要求高于母材。焊前一般无须进行预热,但是在寒冷的户外作

业,为避免水汽的凝集,接头部位或临近区域可作均匀加热。注意局部温度不要超过10 0℃ ,以免导致碳集聚,引起晶间

腐蚀。焊接时宜采用小的线能量、连续及快的焊接速率。焊后一般无须热处理,如需进行热处理,须加热至110 0～

1150℃后迅速冷却。

    1.2　机加工性能

904 L的机加工特点类似于其他奥氏体不锈钢,加工过程中有粘刀及加工硬化的趋势。须采用正前角硬质合金刀具,以硫

化及氯化油作为切削冷却液,设备及工艺应以减少加工硬化为前提。切削过程中应避免用慢的切削速度及进刀量。

2、不管腐蚀性怎么样，不锈钢在加工和使用过程中，都要保持其表面清洁。轻工业用，所需要的维护比较少，只有遮

蔽区域有时需要用加压水清洗。重工业则建议经常清洗，去除积聚的灰尘，这些灰尘最终有可能引起腐蚀和损坏不锈

钢的表面外观。顽固的污渍和沉淀物可以用擦洗剂和纤维刷，海绵，不锈钢绒擦洗。不锈钢绒会在平滑的不锈钢表面

留下永久的擦痕。很多不锈钢都要定期清洗和消毒。设备通常用特制的苛性钠，有机溶剂，酸性溶液（如磷酸或硫酸）

清洗。强还原酸（如氢氟酸或盐酸）可能对不锈钢造成损坏。溶液清洗后，用清水彻底冲洗不锈钢
