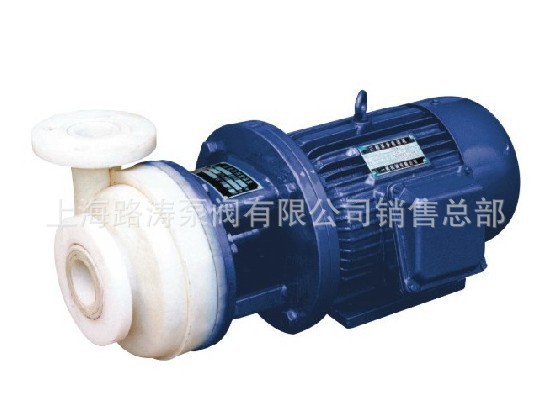

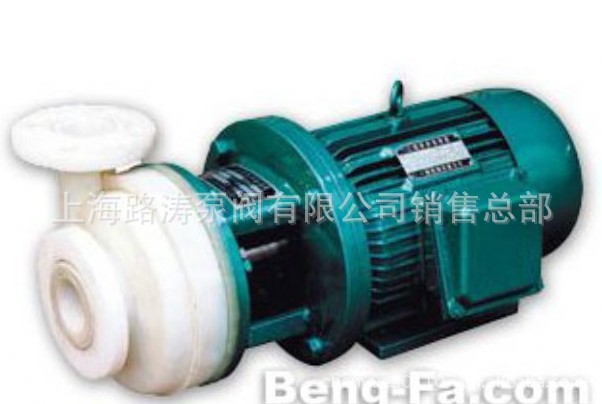

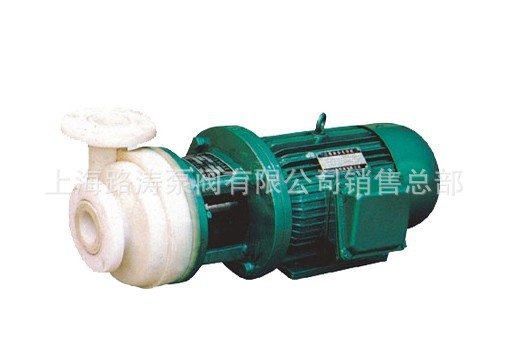

PF型聚偏氟乙烯(PVDF)化工泵是单吸单级直联式离心泵,其泵体、泵盖、叶轮及其输送介质接触的另件采用聚偏氟乙烯脂模压加工而成。聚偏氟乙烯 塑料具有机械强度高，耐腐蚀性能好，是国际上应用较广的工程塑料之一。
PF型化工泵能够输送-50℃—130℃温度条件下的多种浓度硫酸、盐酸、醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质、是化工、氯碱、化肥、染料、试剂、农药、制药、电镀、环保等工业部门输 送不含颗粒的腐蚀性介质的节能型泵
〖结构〗
泵通过接轴与电动机直联，泵的旋转方向，自吸入口向电机方向看为顺时针方向旋转，吐出口与轴线垂直向上。泵的密封，选用聚四氟乙烯(F4)波纹管，外装式耐腐蚀机械密封。
根据输送介质的腐蚀及温度情况不同，泵的触液材料分为：
(FRPP)增强聚丙烯(用符号PR表示)适用温度-5—80℃。
(PVDF)聚偏氟乙烯(用符号PF表示)适用温度-30—110℃，凡是在防爆区域内使用，需配防爆型电机。

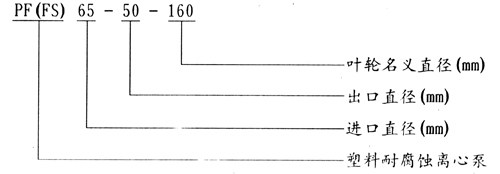

| ◆耐腐蚀离心泵型号意义： |  |
|
| ◆耐腐蚀离心泵使用范围： | PF型化工泵能满足输送-5℃～80℃温度条件下的多种浓度硫酸、盐酸、硝酸、醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质、是化工、氯碱、化肥、染料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节能型泵。 |
|
PF型强耐腐蚀离心泵性能参数表
型 号
PF型 | 进口
直径（mm） | 出口
直径
（mm） | 转速 2900r/min | 转速 1450r/min |
流量
(m3/h) | 扬程
(m) | 效率（%） | 配用电机(KW) | 流量
(m3/h) | 扬程
(m) | 效率
(%) | 配用电机(KW) |
32-25-145 | 32 | 25 | 6.5 | 20 | 51 | 1.5 | - | - | - | - |
32-25-145 | 32 | 25 | 5 | 25 | 53 | 1.5 | - | - | - | - |
40-32-125 | 40 | 32 | 10 | 15 | 50 | 2.2 | 5 | 3.75 | 39 | 1.1 |
40-32-125 | 40 | 32 | 7.5 | 20 | 55 | 2.2 | 3.75 | 5 | 40 | 1.1 |
50-40-145 | 50 | 40 | 16 | 28 | 58 | 3 | 8 | 7 | 50 | 1.5 |
50-40-145 | 50 | 40 | 20 | 26 | 61 | 3 | 10 | 6.5 | 54 | 1.5 |
50-40-145 | 50 | 40 | 25 | 24 | 63 | 3 | 12.5 | 6 | 55 | 1.5 |
65-50-160 | 65 | 50 | 15 | 34 | 44 | 5.5 | 7.5 | 8.5 | 50 | 2.2 |
65-50-160 | 65 | 50 | 25 | 36 | 57 | 5.5 | 12.5 | 8 | 60 | 2.2 |
65-50-160 | 65 | 50 | 30 | 30 | 59 | 5.5 | 15 | 7.5 | 60 | 2.2 |
80-65-160 | 80 | 65 | 30 | 36 | 50 | 7.5 | 15 | 9 | 55 | 3 |
80-65-160 | 80 | 65 | 50 | 32 | 67 | 7.5 | 25 | 8 | 68 | 3 |
80-65-160 | 80 | 65 | 60 | 28 | 65 | 7.5 | 30 | 7.2 | 68 | 3 |
100-80-160 | 100 | 80 | 60 | 36 | 70 | 11 | 30 | 9.2 | 67 | 4 |
100-80-160 | 100 | 80 | 100 | 32 | 78 | 11 | 50 | 8 | 75 | 4 |
100-80-160 | 100 | 80 | 120 | 28 | 75 | 11 | 60 | 6.5 | 71 | 4 |
