一、概述
605A测控装置精度测试仪是我司为满足一些特殊客户的要求而开发出来的一款高精度的功率源与高精度的多功能标准表合为一体的设备其中标准源部分是基于1.2G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源。适用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门和企业，也适用于其它需要高精度标准信号源进行测量、检验的场合，同时本设备配有5路开关量输入与4路开关量输出可以配合客户完成一些遥控、遥信的测试工作。
二、性能特点
1）可以输出纯净的，失真度在0.03％（典型值）的正弦功率信号。
2）可以在基波上叠加各次谐波输出。
3）频率输出从40Hz～65Hz任意可调，分辨率0.002Hz，准确度0.002Hz。
4）AB相为一个频率基准，C相是一个单独的频率基准，因此可以分相变频。
5）相位0～360度任意可调，可以方便模拟各种供电情况，甚至反送电的情形。
6）强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG。
7）极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可以在室外的温度环境下保证输出的精度。
8)采用32位MCU+DSP处理器，功能强大灵活。
9)工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的输出，使得系统可以输出的谐波，也使系统拥有极佳的谐波失真度指标。
10)完善的过流、过压、过热、短路、开路、过载保护。
11)硬件PID，响应极快，负载的改变不会引起输出的丝毫波动。
12)开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）。
13)可带纯容性负载。
14)可以输出0～±10V，0～20mA信号用于检定变送器。
15)可以测量电压、电流、功率、电能、谐波等电量。
三、技术参数
1、交流电压输出
（1）调节细度：0.01%RG
（2）准确度：优于±0.05%RG
（3）稳定度：优于±0.01%RG/1min
（4）失真度：优于0.1%（非容性负载）
（5）输出功率：额定每相15VA
（6）满负载调整率：小于±0.01%RG
（7）满负载调整时间：小于1mS
（8）输出范围：0～120V
（9）档位设置：0～57.7V、57.7～120V
（10）温度漂移：±8PPM/℃
（11）长期稳定性：60PPM/年
2、交流电流输出
（1）调节细度：0.01%RG
（2）准确度：优于±0.05%RG
（3）稳定度：优于±0.01% RG /1min
（4）失真度：优于0.1%（非容性负载）
（5）输出功率：额定每相15VA
（6）满负载调整率：小于0.01%RG
（7）满负载调整时间：小于1mS
（8）输出范围：电流0～6A
（9）档位设置：0～1A、1～6A。
（10）温度漂移：±8PPM/℃
（11）长期稳定性：60PPM/年
3、直流信号输出
（1）直流电压输出：0～250V
（2）准确度：优于±0.05%RG
（3）额定功率：额定 15VA
4、小直流信号输出
（1）小直流电压输出：-10V～10V
（2）小直流电流输出：0～20mA
（3）准确度：优于±0.05%RG
（4）稳定度：0.01%1min

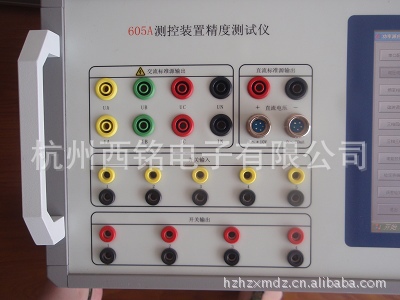

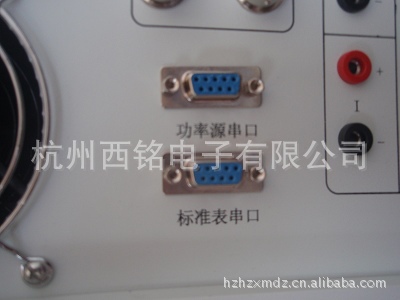

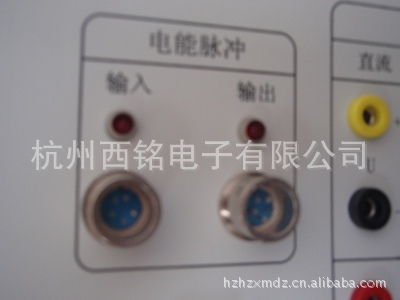

四、仪器部分细节图
