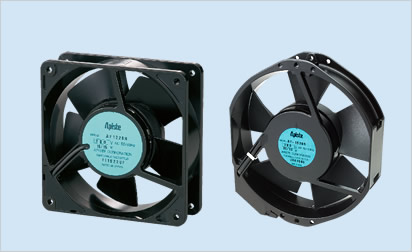

AF-1210R/1220R?AF-1510R/1520R
オイルミスト環境下でFAクーラーの耐久性を格段にアップ。
適応機種
型式天井取付タイプ側面取付タイプ
AF-1510RENC-AR310EX / ENC-AR510EX ENC-AR710EX / ENC-AR1110EX ENC-AR810EX / ENC-AR1310EX | ENC-AR310L / ENC-AR610L ENC-AR1110L / ENC-AR1651L ENC-351WL / ENC-AR310LE ENC-AR510LE / ENC- AR810LE ENC-AR1310LE |
AF-1510RENC-AR320EX / ENC-AR520EX ENC-AR720EX / ENC-AR1120EX ENC-AR1652EX / ENC-AR2900EX ENC-A3500EX / ENC-AR820EXE ENC-AR1320EXE | ENC-AR320L / ENC-AR620L ENC-AR1120L / ENC-AR1652L ENC-AR2200L / ENC-AR2900L ENC-352WL / ENC-AR320LE ENC-AR520LE / ENC-AR820LE ENC-AR1320LE / ENC-AR2400LE |
1510R- | ENC-AR451S |
1510R- | ENC-AR452S |
●外気放熱ファン対象です。内部循環ファンへの変更をご希望の際は別途お問合わせください。
●上記FAクーラー型式は2010年3月現在のものです。
●ご注文の際は電源?電圧をご確認ください。
●国内仕様標準機のみ記載となります。海外仕様機種にファンの変更をご希望の際は別途お問合わせください。

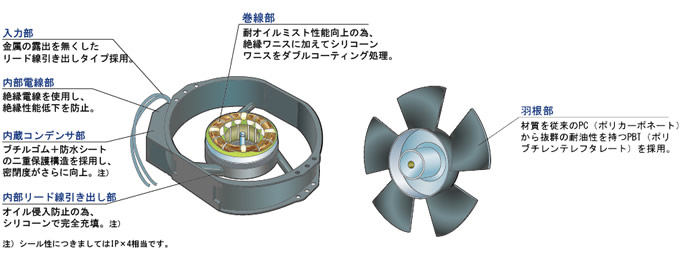

細部にわたり耐オイルミスト対策を実施した超安心設計!!

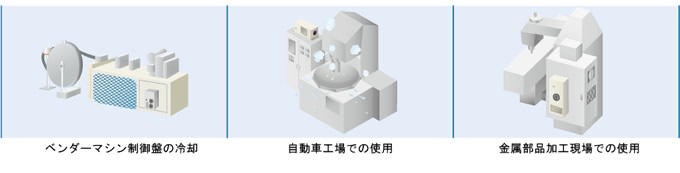

オイルミストの飛散する生産現場で、実力を発揮!!
仕様
形式AF-1210RAF-1220RAF-1510RAF-1520R
定格電圧(V)単相AC100 | 単相AC200 | 単相AC100 | 単相AC200 |
入力(W)16 | 15 | 30/32 |
回転数(rpm)2650 | 3050 | 2800/3300 |
最大風量(m/min)2.3 | 2.6 | 5.7/6.7 |
最大静圧(Pa)63.70 | 61.74 | 172/217 |
騒音(dB)40 | 44 | 52/57 |
使用周囲温度(℃)-10~60 | -10~70 |
使用周囲湿度(%RH)35~85 | 35~85 |
保護方式インピーダンスプロテクト | サーマルプロテクト |
絶縁階級E種 |
絶縁抵抗DC500Vメガーにて100MΩ以上 |
耐電圧AC1500V1分間印加にて異常ないこと(漏洩電流0.5mA以下) |
質量(g)600 | 870 |
風圧~静圧特性曲線

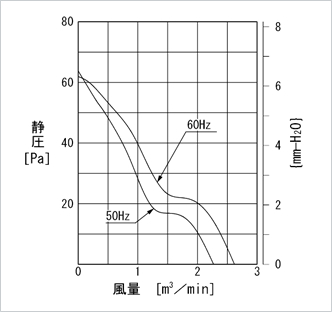

AF-1210R/1220R

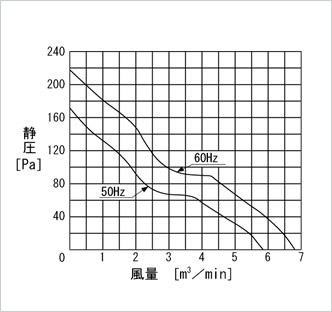

AF-1510R/1520R
外形寸法図

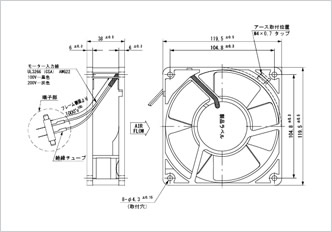

AF-1210R/1220R

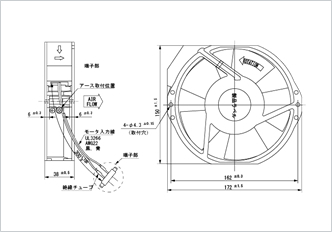

AF-1510R/1520R
耐オイルミストテストデータテスト内容使用型式: AF-1510R 5台(No.1~5)周囲環境: 噴霧量169ml/h(1m3のビニールテント内)使用オイル: 切削油(ダフニーミルクールAL : 水=1 : 80)試験時間: 連続8時間/日を11日間(AC100V、50Hz)
テスト結果
※ビニールテント内、常温?常湿にて測定
サンプル
No.テスト前テスト後試験後の絶縁抵抗
判定基準/DC500Vメガーにて
100MΩ以上
電流(A)回転数(RPM)電流(A)回転数(RPM)
10.326 | 2844 | 0.325 | 2840 | OK |
20.324 | 2844 | 0.323 | 2843 | OK |
30.326 | 2842 | 0.324 | 2843 | OK |
40.324 | 2840 | 0.325 | 2837 | OK |
50.327 | 2845 | 0.325 | 2843 | OK |
