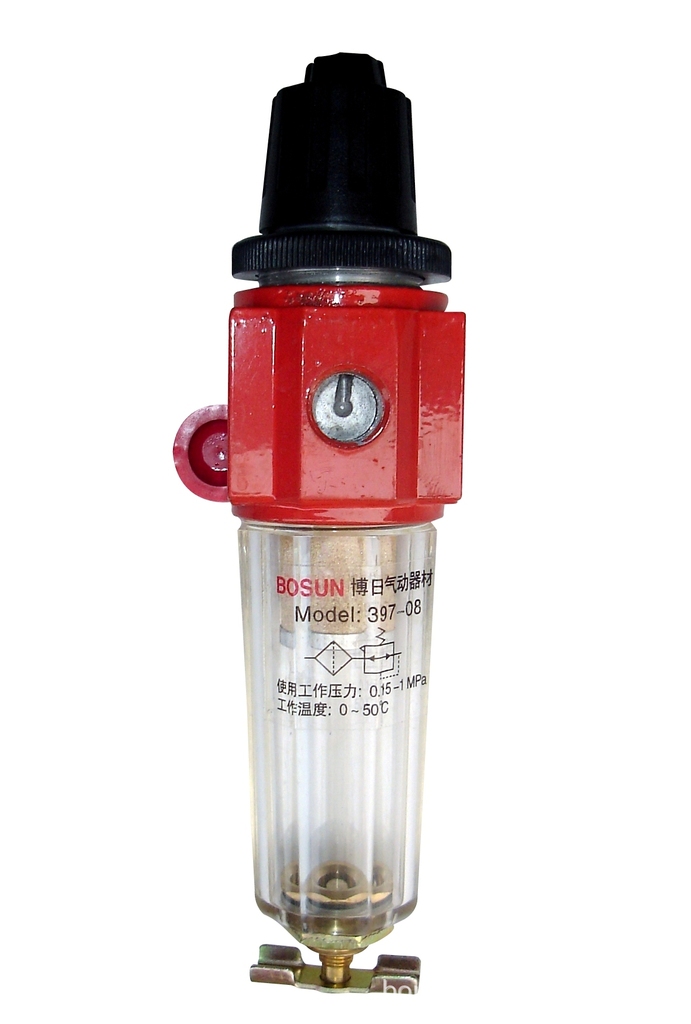

技术参数
| 型号 | 397-06 | 397-08 | 397-10 | 397-15 | 397-20 | 397-25 |
| 口径 | 1/8" 1/4" | 3/8" 1/2" | 3/4" 1" |
| 调定压力 | 0.05-0.85MPA |
| 最大可调压力 | 1.0MPa |
| 环境及介质温度 | 0-50℃ |
| 过滤孔径 | 标准:50-75μm 任选项: 25-50μm, 10-25μm, 5-10μm |
压力降-空气流量表
| 型号 | 压力△P=0.1MPa最大空气流量 |
| 过滤精度50-75μm |
| P1供应压力,P2出口压力 |
| P1 | P2 | P1 | P2 | P1 | P2 | P1 | P2 | P1 | P2 |
| 1.0 | 0.1 | 1.0 | 0.25 | 1.0 | 0.4 | 1.0 | 0.6 | 1.6 | 1.0 |
| m3/h |
| 397-06 | 15 | 20 | 25 | 30 | 33 |
| 397-08 |
| 397-10 | 38 | 53 | 64 | 75 | 88 |
| 397-15 |
| 397-20 | 95 | 120 | 140 | 160 | 195 |
| 397-25 |
尺寸表
| 型号 | Ma | A | B | C | D | E | F | G |
| 397-06 | G1/8" | 127 | 27 | 164.5 | 57 | 76 | 39.5 | 42 |
| 397-08 | G1/4" | 127 | 27 | 164.5 | 57 | 76 | 39.5 | 42 |
| 397-10 | G3/8" | 175 | 39 | 231 | 83.5 | 92 | 58 | 52 |
| 397-15 | G1/2" | 175 | 39 | 231 | 83.5 | 92 | 58 | 52 |
| 397-20 | G3/4" | 235.5 | 48 | 284.5 | 104 | 112 | 78 | 52 |
| 397-25 | G1" | 235.5 | 48 | 284.5 | 104 | 112 | 78 | 52 |
气源处理器是空气过滤器+减压阀+油雾器的联合体：一、空气过器除去压缩空气中的固态杂质,水滴和油污等达到气压传动系统所要求的净化程度。二、空气减压阀采用进气节流减压，靠力的平衡和溢流稳压。要改变气路压力时，先逆时针拧松顶部塑料旋钮，然后通过调解旋钮下的塑料手轮来获得规定范围内的任意压力。三、油雾器将润滑油雾化后注入压缩空气中,对气压传动系统中的各类元件进行润滑.。
398-25气源处理器技术参数:
环境介质温度:0~60oC
过滤精度:50~70μm
水分离效率:≥85%
压缩空气范围:0~0.9MPa
最大输入压力：1MPa
调压范围：0.05—0.85MPa
容器材料：聚碳酸脂
建议用油：透平油1号气源处理器是空气过滤器+减压阀+油雾器的联合体：一、空气过器除去压缩空气中的固态杂质,水滴和油污等达到气压传动系统所要求的净化程度。二、空气减压阀采用进气节流减压，靠力的平衡和溢流稳压。要改变气路压力时，先逆时针拧松顶部塑料旋钮，然后通过调解旋钮下的塑料手轮来获得规定范围内的任意压力。三、油雾器将润滑油雾化后注入压缩空气中,对气压传动系统中的各类元件进行润滑.。
398-25气源处理器技术参数:
环境介质温度:0~60oC
过滤精度:50~70μm
水分离效率:≥85%
压缩空气范围:0~0.9MPa
最大输入压力：1MPa
调压范围：0.05—0.85MPa
容器材料：聚碳酸脂
建议用油：透平油1号
