AC系列过滤器+调压阀+油雾器:AC2000-01;AC2000-02;AC3000-02;AC3000-03;AC4000-03;AC4000-04;AC4000-06;AC5000-06;AC5000-10.AC系列过滤器+调压阀+油雾器由分水滤气器、减压阀和油雾器气动三大件组成.三大件无管连接而成的组件称为三联件.三大件是多数气动系统中不可缺少的气源装置,安装在用气设备近处,是压缩空气质量的最后保证.三大件的安装顺序依进气方向分别为分水滤气器、减压阀和油雾器.在使用中可以根据实际要求采用一件或两件,也可多于三件.AC系列过滤器+调压阀+油雾器又称为:气动三联件;气源处理三联件;压缩空气三联件;空气过滤组合三联件;过滤调压油雾器;三点组合.

◇  特点

·具有体积小,重量轻,性能好,使用方便,外形美观等特点.
·采用模块式联接,可单独或组合使用,安装方便,方形压力表采用内嵌式结构,节省安装时间.
·减压阀调压精度高,流量,压力特性好,使用寿命长,调节手轮调整灵活,平稳,具有自锁功能,适用于震动场合.
·油雾器采用新型油量调节结构,可实现不停气加油.内置油量传感器,因此起雾油量低,油雾颗粒细,传输距离远.

  保证耐压力  1.5MPa(15.3kgf/cm²)

最高使用压力  1.0MPa(10.2kgf/cm²)
环境及流体温度  5-60℃
＊  过滤孔径  5  µm
建议用油  透平1号油    ISOVG32
容器材料  聚碳酸脂
防护罩  AC1000-2000(无)    AC3000-5000（有）
调压范围  AC1000：0.05-0.7  mpaAC2000-5000:0.05-0.85  mpa{0.51-8.7  kgf/cm2}
阀    型  带溢流型
有5、50  µm可供选择

型号  规    格  配件
组    件  额定流量（L/min）  接管口径
RC(PT)  压力表口径
RC(PT)  重量
（kgf）  托架
(2个)  压力表
过滤器  减压阀  油雾器

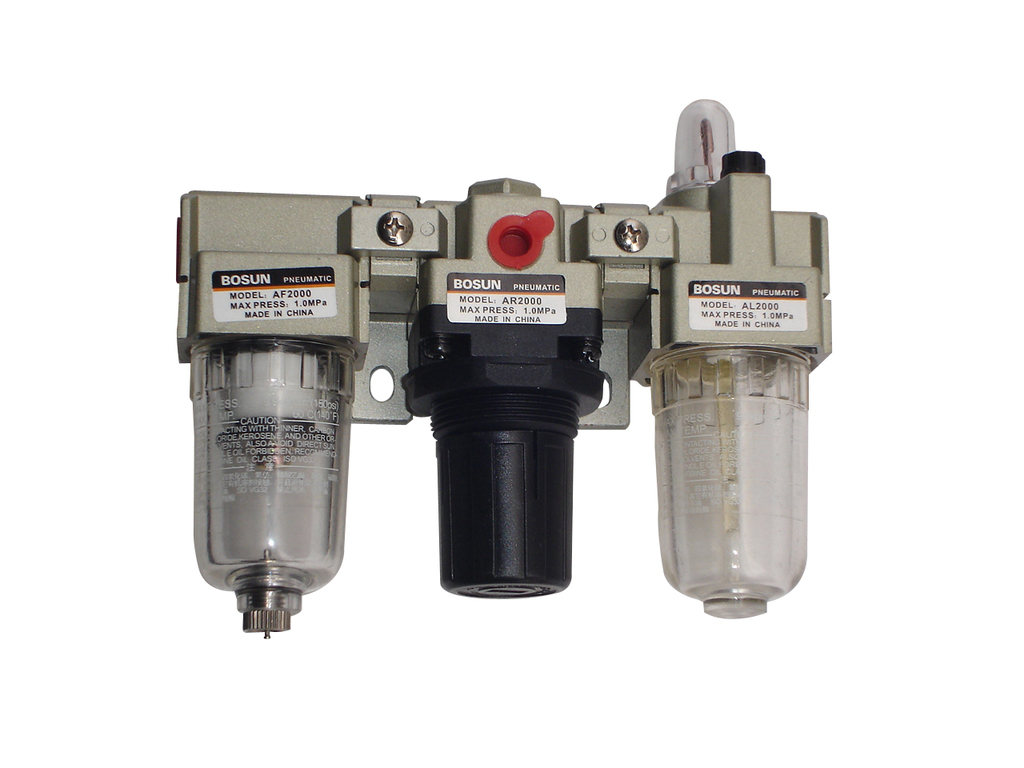

AC2000-01  AF2000  AR2000  AL2000  500  1/8  1/8  0.74  Y20L  Y-40Z
AC2000-02  1/4

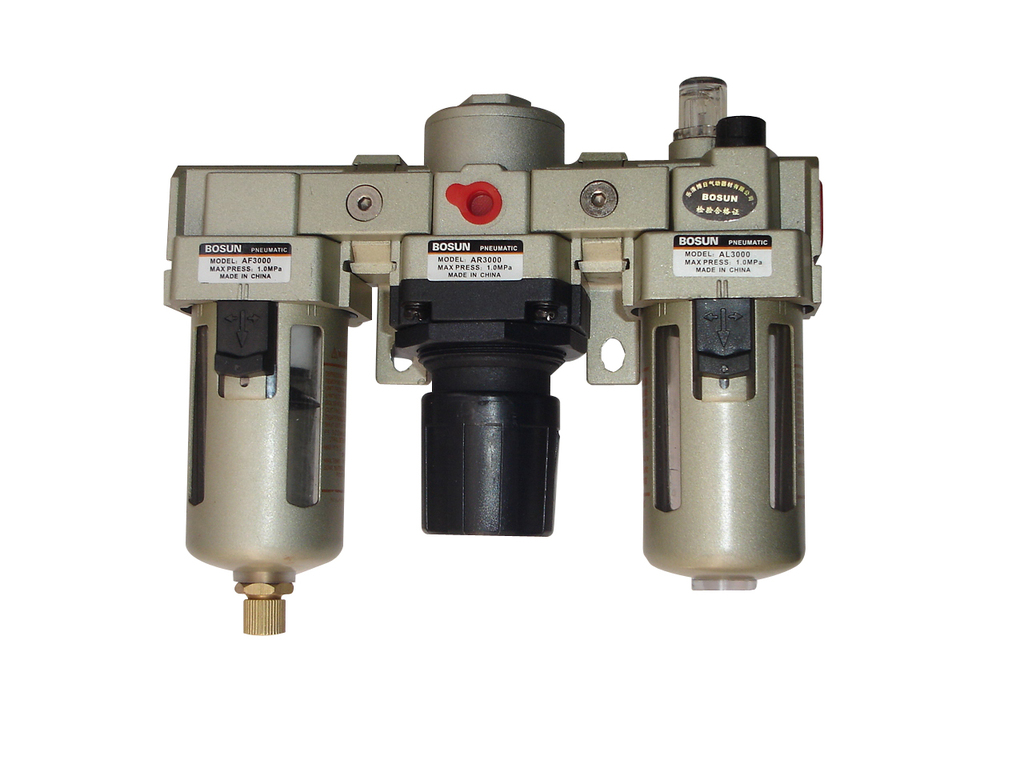

AC3000-02  AF3000  AR3000  AL3000  2000  1/4  1/8  1.18  Y30L
AC3000-03  3/8

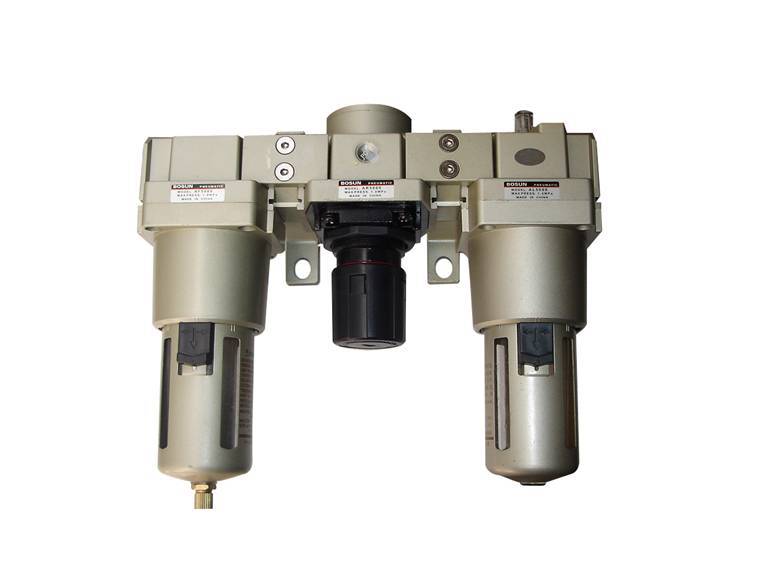

AC4000-03  AF4000  AR4000  AL4000  4000  3/8  1/4  2.14  Y40L  Y-50Z
AC4000-04  1/2
AC4000-06  AF4000-06  AR4000-06  AL4000-06  4500  3/4  1/4  2.47  Y50L
AC5000-06  AF5000  AR5000  AL5000  5000  3/4  1/4  3.82  Y60L
AC5000-10  1
注1：标准自动排水为常开（N.O.）,AC3000-5000亦有常闭（N.C.）可供选择，而最低使用压力：常开-0.1mpa,常闭-0.15mpa
注2：供应压力为0.7mpa的情况下。
