YX057A 3按键控制带闪烁的LED分档调光控制IC

主要特点:

1、        采用3按键控制: 一个开关按键on/off,一个分档调光控制按键set，一个复位按键rest, 外围电路简单好用，广泛适用于各种LED的分档循环调光控制。

2、        休眠模式设计，上电微功耗待机，静态时最低电流小于10微安。

3、        按一下on/off键开机,再按一下on/off键关机,如此循环。开机默认输出为100%档即直接输出高电平。

4、        5档循环控制:100%亮/100%闪烁/70%亮/40%亮/10%亮。闪烁档输出2HZ闪烁信号。其他调光档位输出31KHZ PWM调光信号，频率高，无闪烁。

5、        复位功能:工作在任意档位时，可直接复位到100%亮输出。

6、        开机状态:按set键时按上面档位依次循环，按rest键时复位输出100%亮。

7、        输出信号可直接外接MOS管驱动大功率LED灯，也可直接控制专用恒流IC的调光端口，灵活实现调光功能。

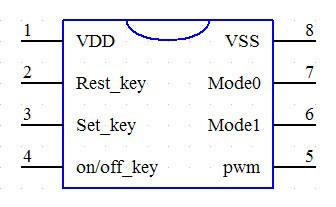

一、  IC引脚功能说明

二、  参考线路
