YUBO-7*1W调光驱动 带IC方案

规格书

一、范围

这个标准是对于7*1W系列LED可调光驱动电源的测试规格，技术参数，使用方法及注意事项的说明。

二、产品规格

 名    称：7*1WLED可调光驱动电源
 型    号：YUBO-7*1W调光-IC

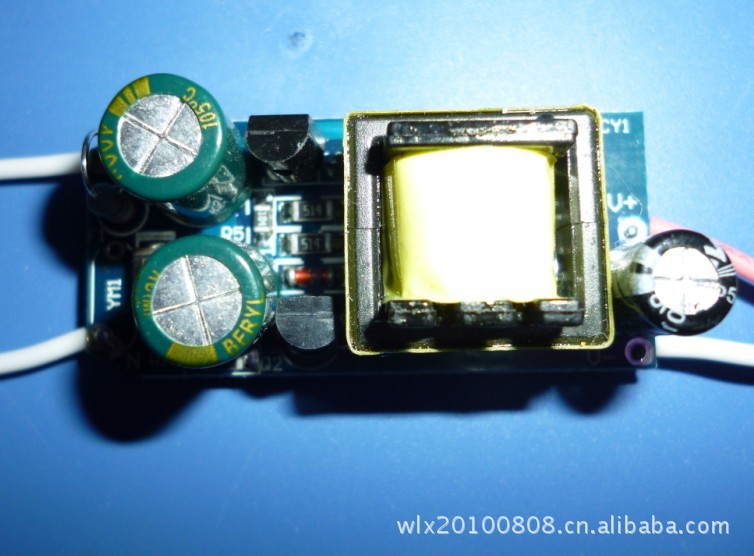

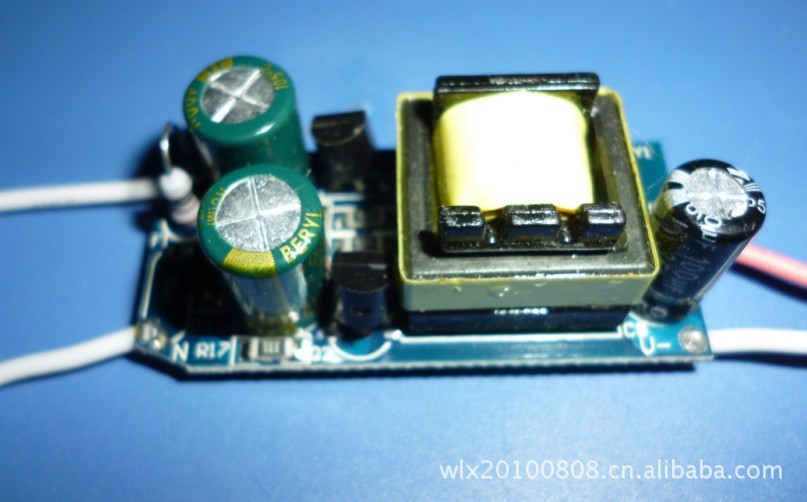

 成品外形:   (参照实物样品)

 物理尺寸：44*2*16（MM ） 长宽高

 输入电压：AC:90-260

恒流精度：<±1%

调光范围：1%-100%

 输入端串可控硅调光器（兼容传统的可控硅调光器，无级调光，调光更顺畅；）

  无120HZ闪灯问题；

  满载恒流输出: 恒定电流280-300MA;

 产品属于同步调光电源，带IC方案

  寿命长，超长寿命设计，连续点灯＞20000H，可靠性高

 产品符合ROHS指令要求

高性能可控硅调光电源，具有超高调光比(100:1)全段无显烁,兼容全世界大部分型号的可控硅调光器

性能：初次级隔离LED灯调光电源，隔离式,低谐波,通过EMI测试,性能稳定可靠。适用于天花灯、筒灯、投射灯等灯具，可接受世界各地绝大多数地区，不同种类的可控硅调光器进行调光控制。
采用高效,低耗,稳定的PWM控制芯片使产品达到节能，环保的目的。可接受客户定做.对可控硅调光器的匹配性很好。具备过流、过压、短路、开路保护，调光效果比市面上绝大多数方案要好，调光线性度非常平滑。可根据客户需要配置外壳。

注意事项：

  A：装灯前请注意电源的输入端，输出端，避免接线错误导致电源损坏

  B：建议使用符合UL安规要求线材，接线时应避免假焊，虚焊，连锡，避免灯具留下隐患。

  C: 装配灯具程中，应避免挤压，碰撞，避免电源不同程度的损坏。

  D：灯具老化不低于30个小时，保证LED灯具出货质量

  E：出货时，检查灯具电源是否晃动，避免灯具出货后，灯内有异响。
