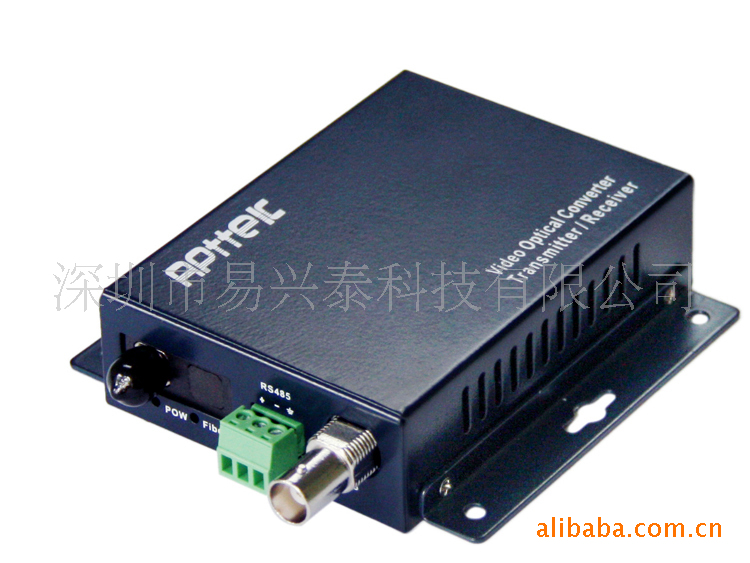

一：产品介绍 QQ 1308100916 APT系列全数字视频光端机是由本公司在引进消化吸收国际最新科技的基础上，自主研发的新一代数字光端机产品，具有完全的自主知识产权。 本系列全数字视频/数据/音频/电话/以太网/E1光端机采用国际先进的SOC数字信号处理，结合最新的光纤通信传输技术，以全数字无压缩、无损伤广播级传输方式，将1-56路视频、1-32路双向音频、1-32路单/双向RS485/RS422/RS232数据，以及以太网、电话、E1、开关量、模拟量等复用在1芯或2芯光纤上传输。该产品安装方便，无需任何调节，可以在长达110KM的距离上传输高质量的视频、音频、数据等信号。 本系列产品采用数字复用/解复用及千兆光纤传输技术，将多路单向或双向视频信号在单芯或双芯光纤上实时同步、无失真、高质量地传输。 本系列产品的最大特点在于模块化的设计，将视频、音频、数据、以太网、电话、开关量等功能模块化、接口总线标准化，可以很方便地将一种或多种功能组合在一起，从而组成满足多种功能的光端机，最大程度地满足用户千变万化的动态需求。所有的光电接口均符合国际标准，适用于各种不同的工作环境，光电模块和核心电路均采用进口元器件，具有很高的工作稳定性。 良好的人机接口使得安装维护更加简便易行，光端机带有状态指示灯，可以很方便地监控光端机的运行状态。 本系列产品可广泛应用于高速公路监控系统、智能交通管理系统、安防系统、电视电话会议系统、多媒体远程教学/会诊系统等各领域。 |
二：产品特点 全数字无压缩、广播级传输，8位数字编码 无模拟调频、调相、调幅光端机的交调干扰 兼容PAL、NTSC、SECAM视频制式 支持视频无损再生中继 支持视频、数据、音频、电话等并行传输 提供10/100M以太网和E1可选接口 千兆光纤传输技术，大容量，易升级 光纤WDM/CWDM/DWDM技术 单、多模光纤传输，距离0-110km 专用ASIC设计及高速DSP技术 先进自适应技术，安装方便，使用时无须调节 全表面贴装技术 工业级设计，可靠性高 独立模块或机架式，二种方式完全兼容，节省投资 支持用户定制及OEM方式 |
三：技术参数 1、视频接口 视频输入/输出阻抗 BNC 75Ω非平衡接口 视频输入/输出电压 典型峰-峰值1Vpp，最大1.5 Vpp 视频带宽 6.5MHZ 视频数码位宽 8比特 微分增益 <1% 微分相位 <1.0° 信噪比 65dB （加权） 2、音频接口 音频输入/输出阻抗 600Ω平衡/非平衡接口 音频输入/输出接口 屏蔽超5类RJ-45座 音频输入/输出电平 典型0dBm 频率响应 10HZ-20KHZ 音频数码位宽 24比特 信噪比 70dB （加权） 3、数据接口 物理接口 屏蔽超5类RJ-45座 RS232速率 DC-115.2Kbps RS-422/485速率 DC-1.2Mbps RS-422/485距离 0-1200米 RS-422/485协议 透明支持任意RS-485/422协议 支持I/O开关量、报警数据、曼彻斯特编码 4、以太网接口 物理接口 屏蔽超5类RJ-45座 支持协议 IEEE 802.3u 10/100M以太网标准 工作方式 全双工或半双工 5、电话接口 物理接口 屏蔽超5类RJ-45座 语音带宽 4KHZ 工作方式 点对点热线、程控交换机/分机模式 6、E1接口 物理接口 RJ45(120欧姆)或BNC(75欧姆) 速率 2.048Mbps±50ppm 工作方式 非成帧透明传输 7、光纤接口 物理接口 FC/UPC、FC/APC、ST/PC、SC/PC 传输速率 155Mbps、1.25Gbps 光纤种类 单模/多模光纤， 传输距离 多模0-3km，单模：可达110km 8、电源 普通型 DC5V/1A 机架式AC220V/1.2A双电源备份 加强型 DC5V/1.5A(0.3A) 机架式AC220V/1.2A 9、环境 工作温度 -20℃---70℃ 存储温度 -40℃---85℃ 相对湿度 0-95%(非冷凝) |
