★技术参数
气缸选配： AIR TORQUE
气缸形式： 双作用、单作用（弹簧复位式）
环境温度： -20℃-+80℃
气源压力： 双作用4～8bar、单作用5～8bar

★附件选项（可自由选择）
回讯器：即限位开关，远程反馈开关信号
电磁阀：双作用选二位五通、单作用选二位三通
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开启、关闭球阀
电-气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考本网站气动执行器资料

★法兰球阀标准规范
设计标准：GB/T12237-1989，DIN3357，API608
法兰尺寸：GB/T9113.1，B/T79，DIN3202，JIS B2002，ASME B16.10
结构长度：GB/T12221-1989，DIN3202，JIS B2002，ASME B16.10
检验试验：GB/T13927，DIN3230/3，API598，JIS B2003

★法兰球阀参数
通径：DN15~DN100
阀体材质：SUS304, SUS316 ,WCB（碳钢）
阀杆材质：SUS304、SUS316
阀球材质：SUS304、SUS316
密封材质：PTFE，PPL，金属密封
连接方式：法兰 （二片式、三片式）
公称压力：PN1.6、2.5、4.0
工作压力：PN16/25/40/63/110
控制压力：4.5bar-6 bar
工作温度：-40°~250°
法兰标准：DIN，ANSI，JIS
适用介质：水，空气，蒸汽，粉末，有机溶剂等工矿

★气缸尺寸参数图

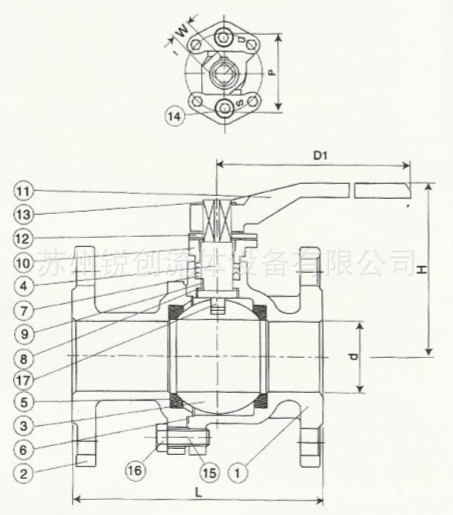

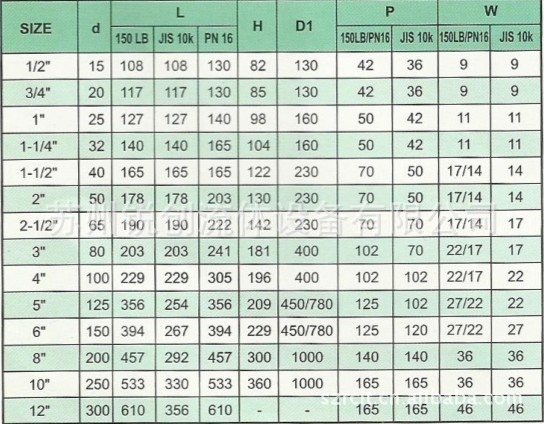

★高平台法兰球阀尺寸参数图
