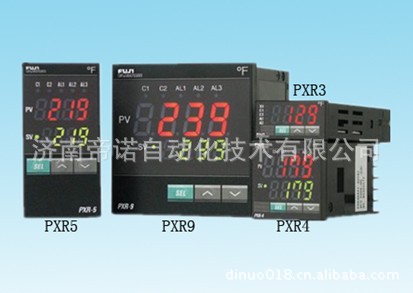

PXR5/PXR7/PXR9系列选型说明

数

字

位

规　格

代　号

4

5

6

7

8

-

9

10

11

12

13

4

面板尺寸W×H

48 × 96

5

72 × 72

7

96 × 96

9

5

输入信号

热电偶( Ｃ )

T

热电偶( F )

R

RTD/Pt100欧姆( Ｃ )

N

RTD/Pt100欧姆( F )

S

1-5V DC

A

4-20mA DC　　　　　　　　　　注1　

B

6

控制输出1

继电器接点输出

A

SSR/SSC驱动输出

C

4-20mA DC输出

E

7

控制输出2

无

Y

继电器接点输出

A

SSR/SSC驱动输出

C

4-20mA DC

E

再传输输出（ 4~20mA DC ）

R

8

版本号

1

—

9

附加功能1

无报警

0

1个报警

8

加热器断路报警　　　　　　　　　注2　

2

1个报警 + 加热器断路报警　　　　　　注2　

3

8段斜坡 / 保温程序

4

1个报警 +8 段斜坡 / 保温程序

5

加热器断路报警 +8 段斜坡 / 保温程序　　　注2　

6

1个报警 + 加热器断路报警 +8 段斜坡 / 保温程序　注2　

7

两个报警

F

两个报警 +8 段斜坡 / 保温

G

两个报警 + 加热器断路报警 +8 段斜坡 / 保温程序　注2　

H

3个报警

M

遥控设定 　　　　　　　　　　注2　

D

遥控设定 +2 个报警 　　　　　　　　注2　

P

10

操作说明书电源电压

无 100~240VAC

N

日文 100~240VAC

Y

英文 100~240VAC

V

无 24VAC/24DC

C

日文 24VAC/24DC

A

英文 24VAC/24DC

B

11

12

13

附加功能2

无

0

0

0

RS485（ Modbus ）通讯

M

0

0

RS485（ Z-ASC11 ）通讯

N

0

0

1点数字输入

S

0

0

2点数字输入　　　　　　　　　　注2　

T

0

0

RS485（ Modbus ）通讯 +1 点数字输入

V

0

0

RS485（ Z-ASC11 ）通讯 +1 点数字输入

W

0

0

注1：输出4-20mA不能与加热器断路报警一起选
　　（即选项9中的2、3、6、7、H）

注2：不能与RS485+1点数字输入一起选（即选项11、12、13中的V00）

注3：若选择2点数字输入，输出2或加热器断路报警不能选
