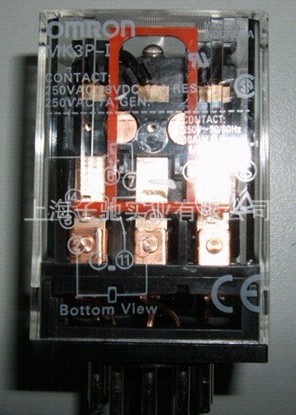

欧姆龙MK3P-1 MK3P2-1 MK3PN-1 MK3PN1-1 小型功率继电器
上海子驰实业有限公司
上海市浦东新区上海浦东川沙路5558弄绿地东海岸商务大厦B座317室
产品属性
图文详情
品牌推荐
品牌/型号
OMRON/欧姆龙/MK3P-1 MK3P2-1 MK3PN-1 MK3PN1-1
防护特征
密封式
触点形式
详见说明
额定电压
详见说明（V）
外形尺寸
超小型mm
触点负载
微功率
触点切换电压
详见说明（V）
触点切换电流
详见说明（A）
| ||
 |
|
额定值
性能（国际标准认证型号，请参见846页）。
操作线圈
| 项目 额定值电压(V) | 额定值电流(mA) | 线圈电阻(Ω) | 动作电压(V) | 复位电压(V) | 最大容许电压(V) | 功率消耗(VA/W) | ||
| 50Hz | 60Hz | |||||||
| AC | 6 | 404 | 360 | 3.9 | 80%以下 | 30%以上 | 110% | 约2.3 (60Hz) |
| 12 | 202 | 180 | 16.9 | |||||
| 24 | 98 | 88 | 62 | |||||
| 100 | 28.4 | 24.8 | 1,010 | |||||
| 110 | 24.7 | 21.0 | 1,240 | |||||
| 200 | 14.2 | 12.1 | 4,520 | |||||
| 220 | 12.9 | 11.0 | 5,130 | |||||
| 240 | 10.3 | 9.2 | 6,450 | |||||
| DC | 6 | 255 | 23.5 | 15%以上 | 约1.5 | |||
| 12 | 126 | 95 | ||||||
| 24 | 56 | 430 | ||||||
| 48 | 29.5 | 1,630 | ||||||
| 100 | 14.7 | 6,800 | ||||||
| 110 | 15.1 | 7,300 |
注1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值。
公差为AC额定电流+15%、-20%，DC线圈电 阻±15%。
注2. 动作特性指的是线圈温度为+23℃时的值。
注3. 最大容许电压指的是继电器操作电源的电压容许变动范围的最大值，
环境温度为+23℃时的值。 不是连续容许值。
性能
| 接触电阻 * 1 | 50mΩ以下 | |
| 动作时间* 2 | AC用 20ms以下、DC用30ms以下 | |
| 复位时间* 2 | 20ms以下 | |
| 最大开关频率 | 机械 | 18,000次/h |
| 额定值负载 | 1,800次/h | |
| 绝缘电阻* 3 | 100MΩ以上 | |
| 耐压 | 线圈与接点之间 | AC2,500V 50/60Hz 1min |
| 异极接点之间 | AC2,500V 50/60Hz 1min | |
| 同极接点之间 | AC1,000V 50/60Hz 1min | |
| 振动 | 耐久 | 10～55～10Hz单振幅0.75mm（双振幅1.5mm） |
| 误动作 | 10～55～10Hz 单振幅0.5mm（双振幅1.0mm） | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | 100m/s2 | |
| 寿命 | 机械 | 1,000万次以上（开关频率18,000次/h） |
| 电气* 4 | 10万次以上（额定负载、开关频率1,800次/h） | |
| 故障率P水准（参考值 *6） | DC1V 10mA | |
| 重量 | 约85g |
注. 上述为初始值。
* 1. 测量条件：根据DC5V 1A电压下降法。
* 2. 测量条件：外加额定操作电压时不包括接点跳动 环境温度条件：+23℃
* 3. 测量条件：用DC500V兆欧表测量与耐压项目相同的部位。
* 4. 环境温度条件：+23℃ ＊5. 此值为开关频率在60次/min时的值。
UL标准认证额定值 UL508(文件号No.E41515)
CSA标准认证额定值 CSA22.2No.14(文件号No.LR35535)
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6～110V AC6～240V | DC28VAC250VAC250V 10A10A7A (resistive)(resistive)(generaluse) | 100,000次 |
SEV、DEMKO、NEMKO标准认证额定值
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6～110V AC6～240V | AC250V AC250V DC28V DC28V AC250V 10A 5A 10A 5A 7A (NO)(cosφ=1) (NC)(cosφ=1) (NO) (NC) (cosφ=0.4) | 100,000次 |
SEMKO 标准认证额定值
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6～110V AC6～240V | AC250V AC250V 10A 5A (NO) (NC) (cosφ=1) (cosφ=1) | 100,000次 |
VDE标准/IEC标准/EN标准 TUV认证型 VDE0435/IEC255/EN60950(文件号No.R9051410)
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6、12、24、48、 100、110V AC6、12、24、50、 100、110、115、 120、200、220、 230、240V | AC250V DC28V AC250V 10A 10A 7A (cosφ=1) (cosφ=0.4) | 100,000次 |
■MK(Super MK)
产品型号如下：
| MK3EPN-UA AC120 |
| MK3LP AC100/110 |
| MK3LP DC100 |
| MK3LP DC24 |
| MK3LP-2 DC12 |
| MK3LPN AC220 |
| MK3P AC100/110 |
| MK3P AC12 |
| MK3P AC200/220 |
| MK3P AC220 |
| MK3P AC230 |
| MK3P AC24 |
| MK3P AC240 |
| MK3P AC50 |
| MK3P AC6 |
| MK3P DC100 |
| MK3P DC110 |
| MK3P DC12 |
| MK3P DC125 |
| MK3P DC24 |
| MK3P DC48 |
| MK3P DC6 |
| MK3P-2 AC100/110 |
| MK3P-2 AC200/220 |
| MK3P-2 AC24 |
| MK3P-2 AC50 |
| MK3P-2 AC6 |
| MK3P-2 DC100 |
| MK3P-2 DC110 |
| MK3P-2 DC12 |
| MK3P-2 DC24 |
| MK3P-2 DC48 |
| MK3P-5 AC100/110 |
| MK3P-5 AC200/220 |
| MK3P-5 AC24 |
| MK3P-5 DC100 |
| MK3P-5 DC12 |
| MK3P-5 DC24 |
| MK3P-5 DC48 |
| MK3P-5 DC6 |
| MK3PA AC100/110 |
| MK3PA AC200/220 |
| MK3PA DC24 |
| MK3PA DC48 |
| MK3PA-D DC24 |
| MK3PAD DC48 |
| MK3P-DO DC100/110 |
| MK3P-DO DC24 |
| MK3P-DO DC48 |
| MK3PE5-US AC110 |
| MK3PN AC100/110 |
| MK3PN AC110 |
| MK3PN AC200/220 |
| MK3PN AC24 |
| MK3PN DC110 |
| MK3PN DC12 |
| MK3PN DC24 |
| MK3PN DC48 |
| MK3PN-2 DC100 |
| MK3PN-2 DC24 |
| MK3PN-5 AC110 |
| MK3ZP AC100/110 |
| MK3ZP AC200/220 |
| MK3ZP DC12 |
| MK3ZP DC125 |
| MK3ZP DC24 |
| MK3ZP DC48 |
| MK3ZP-2 AC100/110 |
| MK3ZP-2 AC200/220 |
| MK3ZP-2 AC24 |
| MK3ZP-2 DC24 |
| MK3ZP-5 AC100/110 |
| MK3ZP-5 AC200/220 |
| MK3ZP-5 AC24 |
| MK3ZP-5 DC110 |
| MK3ZP-5 DC24 |
| MK3ZPN AC100/110 |
| MK3ZPN AC220 |
| MK3ZPN DC12 |
| MK3ZPN DC24 |
| MK3ZPN-DO DC100/110 |
产品规格仅供参考，详细信息请于业务员联系
