概述：
蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
通风蝶阀是一种非密闭型蝶阀。
通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。
结构特点：
1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
用途：
通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
相关性能参数指标如下：
公称直径: DN100-DN2400
公称压力:PN0.1-2.5
适用介质:含尘烟气、空气、煤气、粉尘.
适用温度:-30℃～+250℃(根据阀座材质而定)
阀体材质:碳钢、锰钢、合金钢。
阀板材质:碳钢、合金钢、不锈钢。
驱动方式: 手动、蜗轮传动、气动、电动、液动。

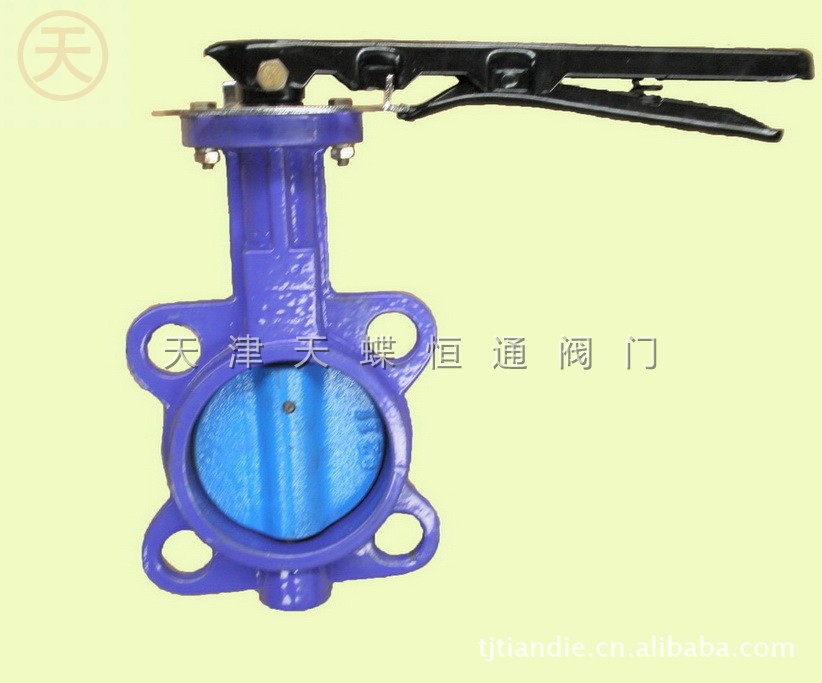

手动通风蝶阀
产品型号 D41W-0.1
产品规格 DN150-400mm
公称压力 PN0.1MPa
适用介质 煤气、煤粉等
适用温度 ≤250°C
