DC Power Systems

for Business-CriticalContinuity.

PS4802/100一体化电源系统

针对FTTx的动力解决方案

节能节地环保

出色的节能环保特性

■节能：功率小，效率高

■节地：内置蓄电池一体化设计，体积小

■环保：满足欧盟RoHS标准和中国环保指令，无噪声.

系统特点:

  标准19英寸结构设计，具有良好的通用性.

  内置蓄电池一体化设计，节省空间.

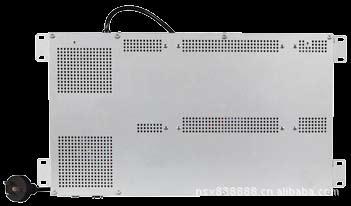

  提供壁挂和嵌入安装方式，灵活可选,体积小，重量轻，便于安装.

  全正面操作，方便维护.

  超宽的输入电压范围(90～290Vac)，电网适应能力强.

  整流模块的工作温度范围宽，环境适应能力强.

  具有完善的蓄电池管理功能，有效提高蓄电池的使用寿命.

  自然散热，无风扇，无噪声

简介

PS4802/100一体化电源系统是艾默生网络能源集多年开发和网上运行经验，为满足光纤到大楼的ONU和室内覆盖RRU及直放站供电需求而设计的高可靠、高性能、内置蓄电池的一体化通信电源系统。

应用场合

■FTTB楼道ONU

■WLAN小型无线接入点

■室内覆盖小功率RRU和直放站

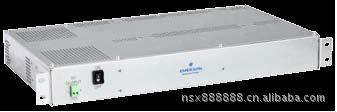

PS4802/100一体化电源系统

    交流配电

      参数                  技术指标            说明

    供电方式                单相三线            熔丝保护

    输入电压                 90～290Vac          相电压

    直流配电

      参数                        技术指标          说明

    输出电压                 -53.5～-58.4Vdc    可通过拔码开关灵活调节

    负载总容量               2A

    电池熔丝                 2A×1

    输出分路                 2A×1              电池保护，熔丝

    电源模块

    输入特性：

    输入电压：       90～290Vac

    输入电压频率：   45～65Hz

    输出特性：

      输出电压：-53.5～-58.4Vdc

      输出电流：0～2A

      额定效率：≥85%

      最大输出功率：100W

      电池管理：自动均浮充，充电限流管理，电池保护下电

  机械参数

部件              外形尺寸宽×深×高(mm)                      重量

机箱                482.6×252×66            ≤13kg(包括电源模块和蓄电池)

每个电池仓内尺寸(共4个)     152.5×53×120
