原理说明：

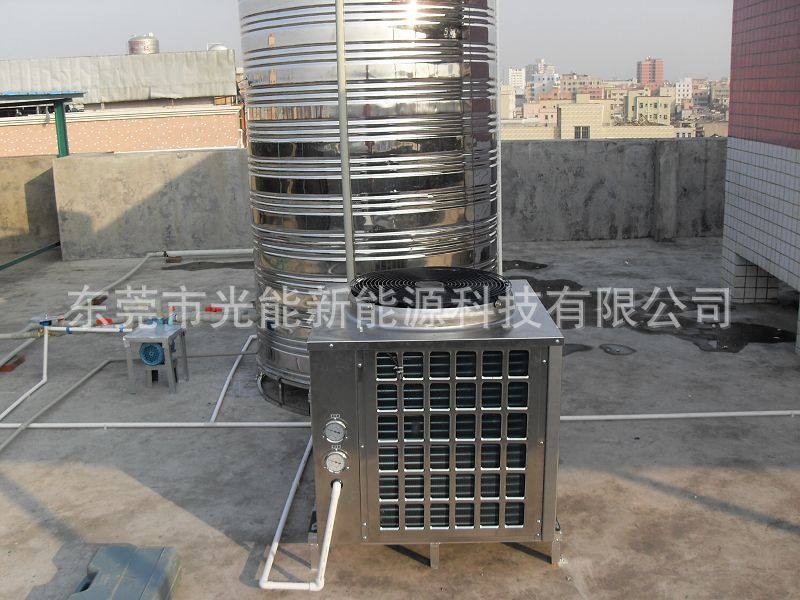

主机工作原理：美的空气源热泵是根据逆卡诺循环原理，采用极少的电能驱动空气压缩机，通过吸热工质把空气中零下15度以上的空气热源传递到空气发生器导致空气交换器内的冷媒受热升温气化产生的热量被释放到水中，致使水温升高。
水温显示：储水箱、回水管道温度：0～99℃，温度误差±1℃。
水箱水位显示：储水箱水位采用液位传感器，显示范围：0～3.0m。
水箱进水：水箱水位分三档，分别是低、中、高档（水位器可调）。当水位处于低水位且水箱水温高于设置进水温度情况下，电磁阀打开，自动进入补水状态，自来水从补入水箱，水温等于或低于设置进水温度停止补水，热泵设备工作，直至满水位。
热泵设备工作：设置一个热泵上限温度和温差，当水温低于上限温度与温差值时，热泵工作，直至上限温度值。比如设置上限温度为54度，温差为3度，则水温低于51度时热泵启动，直到54度停止工作。
回水：在设定的时间段内，当热水管道温度T5低于设定温度下限（如30℃，可调），回水电磁阀打开，热水增压泵启动，管道中的冷水能过回水管进入储水箱，将储水箱中的热水进入管道，保证一开水龙头就出热水。
电热系统工作：辅助电热系统为半自动化设计，在极寒冷天气，热泵系统超负荷工作，热水供应不足的情况下，管理人员把电热开关推上即可，加热到预定温度自动断开，停止加热。
六、系统安全
防 雷 1、集热器支架与楼面避雷网连接。
2、避雷针高度及安装位置按保护范围确定（由专业人员计算）。
防 风 系统与楼面预留件固定，预留件与楼面做生根处理。
防 冻 3CM橡塑保温管外缠铝箔胶带/防冻循环。
防漏电 采用漏电开关和接地双重保护，确保用电安全。
防 水 不破坏屋面防水，或破坏做防水处理。
防 垢 采用控制温度及水循环的办法尽量避免水垢产生。
热泵设备/水泵 防无水运转
承 重 储热水箱：安装在设计承重位置上。
水 质 热泵/水箱/管路内壁均达到饮用水标准。
七、可维修设计
1、系统设备均采用标准化、通用化产品，更换边界。
2、控制线路均做永久性标记，并附有维修记录档案，当更改程序或配件时，都有跟踪记录。
3、设备、水泵、阀门、管路安装均设计有足够的维修空间。
4、系统采用PLC程序控制，可根据用户需要任意调整，满足用户要求。
八、安装要求：
1、热泵及水箱的基础的制作要做到前后平行、整齐美观，系统整体水平误差不大于5mm。
2、管道、管件的安装：
（1）各种管道要按图纸合理配置，管道要平直、美观，不得有明显弯曲。
（2）冷热水管水平安装时，热水管应安装在冷水管的上方；冷热水管垂直安装时，热水管应安装在冷水管的左侧；冷热水管应隔离。热水管道穿过墙体或楼面时，应用大于该管做护套管，其外露长度为 10 ㎝，安装后护套管两侧应用防水处理，防止漏水。
（3） 管道固定要求牢固、美观，前后支撑架间不得超过 3000 ㎜，支撑点应置于裸管上，下部要有底座支撑。
（4） 内外的水管应紧贴墙面，固定牢靠。
（5） 各类管道要在适当位置安装阀门及活结头以便维修。阀门手柄要端正，不得倾斜，要保证操作灵活、方便。
（6） 所有止回阀必须水平安装在管道上，且流向正确。
（7） 所有接头都不能有渗漏现象。
（8） 所有管道都应平直，不得有出规定外的倾斜、弯曲现象。
（9） 所有管道安装完毕后应进行试水，并冲洗管道杂物以防堵塞。
3、水箱的安装及管道保温：
（1） 水箱的摆放位置及基础应按设计图要求进行安装施工。
（2） 水箱的安装固定后其垂直度公差不得超过 3‰；同一系统的水箱水平误差不得超过30㎜。水箱安装支架要制作美观，焊接牢固，并有可靠的接地。
（3） 系统水箱内装置的浮球液位开关顶部不应顶住水箱盖；应以不溢留为标准，球杆与球阀要用螺帽拧紧，水箱要求有溢流孔。
（4） 保温要无明显褶皱，接口应在不显眼位置。
（5） 管道的转角处的保温也要保成直角且保温无短缺现象，放气孔的保温要粘牢，不应有积水及渗水现象。
4、电器控制系统的安装：
(1) 电源及控制线的线径必须与设计要求相符。
(2) 电控箱应垂直安装于具地面1200mm左右，干燥无渗水的墙面，其偏差不大于30mm（用户特殊要求的除外），若在室外应有可靠美观的防雨装置。
(3) 线管部局整齐、合理，线管的固定要牢靠。
(4) 电控仪表及水泵的接线应以说明为准。
(5) 控制探头应安装准确无误。
(6) 制系统安装完毕后测试整体绝缘电阻不小于10兆欧。
(7) 控制系统及循环泵电源及控制线都由中标单位提供。
5、现场清理和工程自检：
（1）工程完工后应清理好现场，做到现场清洁。
（2）组织有关人员做工程自检工作，找出不足，加以改进。
6、系统验收
为甲方提供系统使用说明书，替甲方培训使用及维护人员。确定施工方的巡视日期，填写验收单据。
7、 成品保护
1、安装期间，注意维护建筑物整体美观及清洁，在吊装货物时避免碰撞建筑物表面；不得随意损坏屋面构筑物，如有必要，须征求建设方同意方可施工；
2、建筑物屋面防水材料若属于易燃材料，则在安装焊接时应注意防火工作，另外在安装时不允许破坏屋面防水层；如有损坏要及时通知建设方，并采取相应的补救措施
