【BF5-33/50 BF5-28/42 五孔栅格管 5孔栅格管】价格_厂家

BF5-33/50 BF5-28/42 五孔栅格管 5孔栅格管

654台起批

￥27.58

杭州市萧山区戴村镇工业园区

产品属性

图文详情

品牌推荐

品牌/型号

万通

工作压力

11111（MPa）Mpa

公称外径

BF5-33/50 5-28/42（mm）

种类

UPVC管

壁厚

2.2 2.0（mm）mm

长度

6（m）m

品牌

万通

用途

电线电缆管

以上产品价格与特性仅供参考，具体还请与公司相关人员沟通

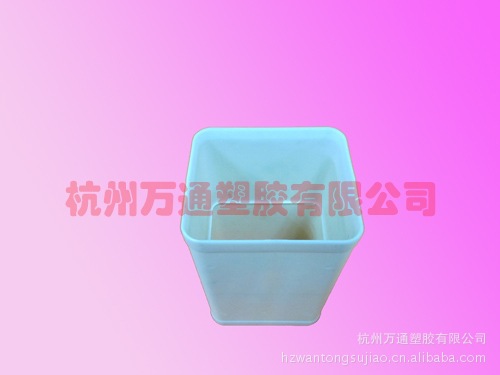

BF5-33/50 BF5-28/42五孔栅格管是一种新型的实壁方口多孔结构组合塑料管。用符号“SS”代表“栅格管

五孔栅格管有大五孔、小五孔两种规格。施工者可根据内孔径大小的不同选择放置不同外径的光、电、线缆。

BF5-33/50 BF5-28/42五孔栅格管的规格：

规格分别为：107×89×6000mm.(宽×高×长/每根)

92×75×6000mm.(宽×高×长/每根)

五孔内孔尺寸分别为：50×2+33×3mm 42×2+28×3mm

规格标示分别为：5-33/50，5-28/42

BF5-33/50 BF5-28/42五孔栅格管段长和弯曲

1．通信塑料管道的段长应按人孔位置而定。在直线路由上，其段长不应大于200m,在高等级公路上，其段长不宜大于300m,且各段长不宜相等。

2．每段管道应按直线敷设。当遇道路弯曲或需绕越其它管道时，弯管道的段长应小于直线管道最大允许段长。

3．弯管道的曲弯半径不应小于10m，弯管道中心夹角宜尽量大。同一段管道不应有反向弯曲（即“S”形弯）或弯曲部分的中心夹角小于90°的弯管道（即“U”形弯）。

BF5-33/50 BF5-28/42五孔栅格管道的基础应按下列规定处理：

1．在土质较好的地区，挖好沟槽后沟底应夯实，回填50mm细砂或细土。

2．在土质稍差的地区，挖好沟槽后应做混凝土基础，基础上先回填50mm细砂或细土。

3．在土质为岩石的地区，挖好沟槽后应回填200mm细砂或细土。

4．在土质为回填土或土体不稳定的地区，应做钢盘混凝土基础。

5．在土质较差、地下水位较高、流砂或淤泥地区，应挖好沟槽后先进行地基加固处理，并对管道进行混凝土包封。

1．管道进入建筑物或人（手）孔时，靠近建筑物或人（手）孔处应做不小于2m长度的钢筋混凝土基础和包封。

BF5-33/50 BF5-28/42五孔栅格管管敷设完成后应注意的几点问题：

1．在一般地带，塑料管群上方300mm处应加警告带。

名称	规格	内孔(mm)	外壁厚(mm)	内壁厚(mm)
九孔格栅管	9-33/107	33（32）	2.2	1.8
九孔格栅管	9-28/92	28	2.0	1.6
六孔格栅管	6-33/107	33（32）	2.2	1.8
六孔格栅管	6-28/92	28	2.0	1.6
五孔格栅管	5-33-50	33、50	2.2	1.8
五孔格栅管	5-28/42	28、42	2.0	1.6
四孔格栅管	4-50/107	50（48）	3.2	2.6
四孔格栅管	4-42/92	42	2.8	2.0
四孔格栅管	4-33/72	33（32）	2.2	1.8
四孔格栅管	4-28/62	28	2.0	1.6
单孔格栅管	1-86/92	86	2.8	0
七孔蜂窝管	7-32/110	32	2.0	1.6
