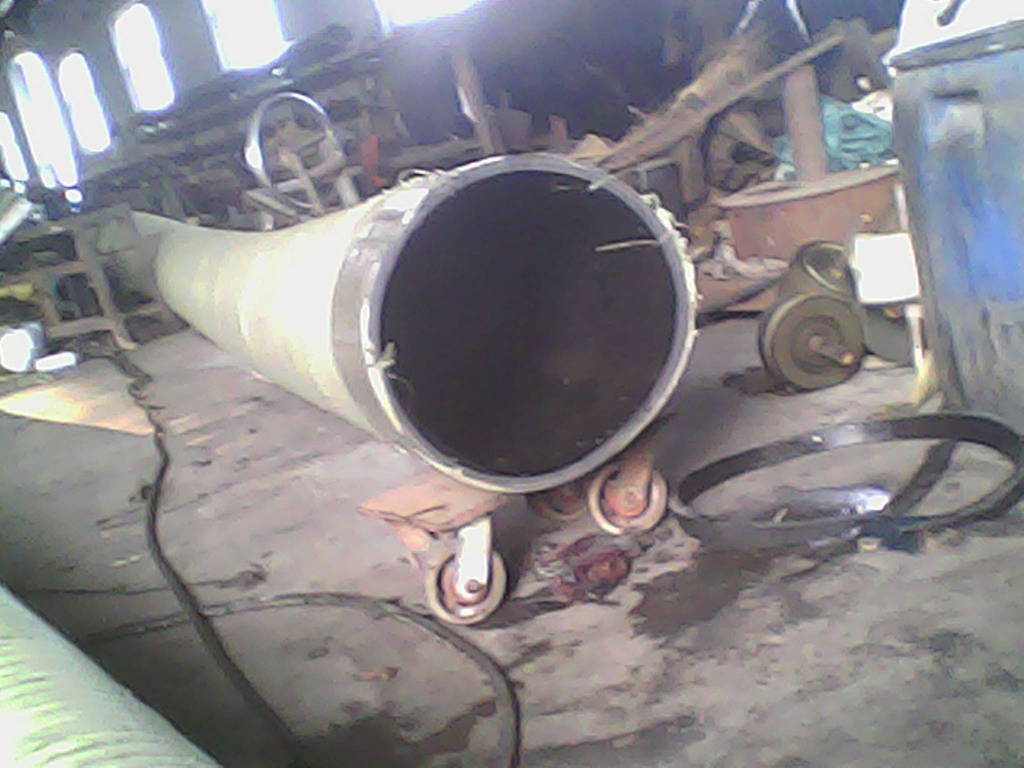

可定做内径2000mm

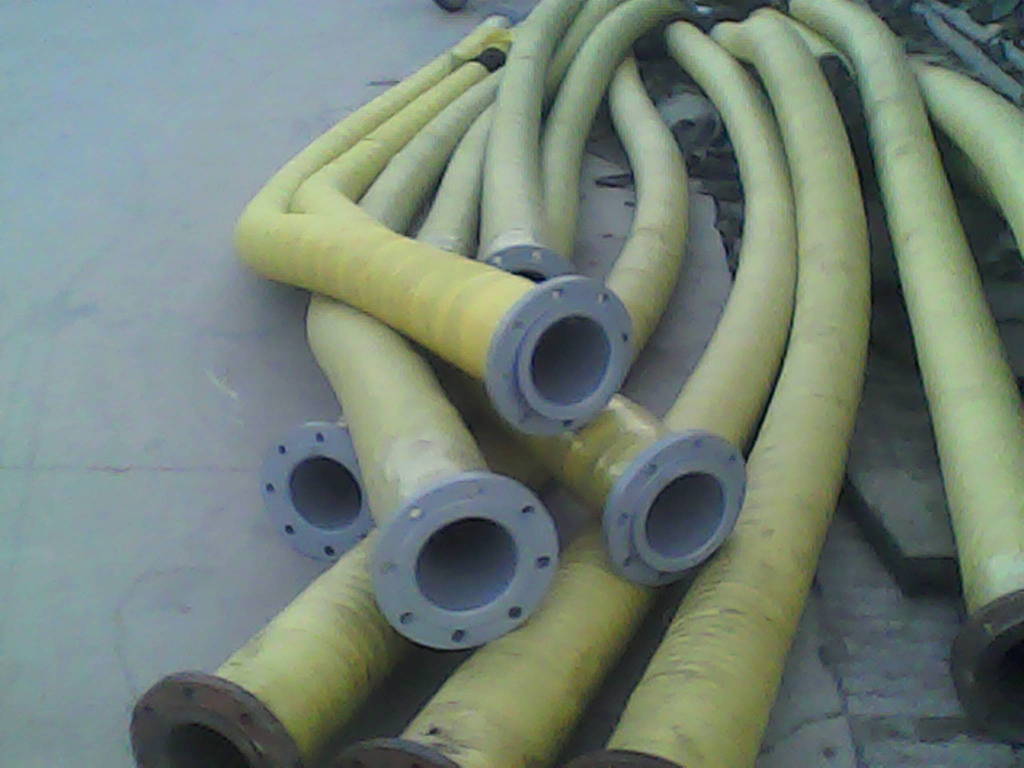

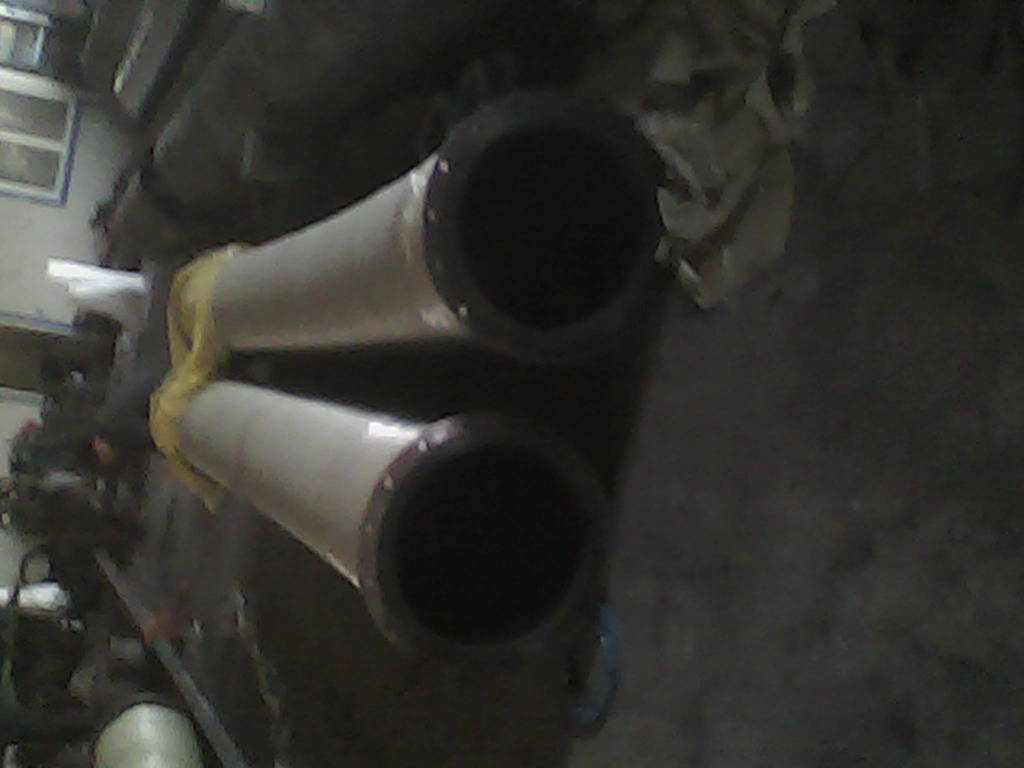

夹布胶管系列
一、结构：夹布输送胶管是由内胶层，多层夹布缠绕层和外胶层组成。 夹布吸引胶管是由内胶层，多层夹布缠绕层，螺旋钢丝增强层和外胶层组成。
二、特点：胶管具有外径公差小、耐油、耐热等性能优良、轻便、管体柔软经久耐用等优点；胶管的最小爆破压力为工作压力的四倍。
三、用途：各类型夹布钢丝输送（或吸引）胶管是根据输送介质不同，选用相应材料制造，产品结构设计合理、质量优良、坚固耐用，是一种用来输、吸（负压条件）各种液体粘流体和粉状固体等物料介质的柔性胶管
内径（mm） | 夹布层数 （层） | 螺旋钢丝直径（mm） | 管接头长度（mm） | 胶管长度 |
公称尺寸 | 公差 | 尺寸 | 公差 | 尺寸（m） | 公差（mm） |
38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
64 | 1.5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
76 | 1.5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
89 | 1.5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
203 | 2.5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
254 | 2.5 | 7 | 8 | 5.0 | 200 | 25 | 10 | 150 |
305 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 | 150 |
300 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 | 150 |
350 | 2.5 | 8 | 8 | 5.0 | 250 | 25 | 10 | 150 |
400 | 2.5 | 8 | 8 | 5.0 | 300 | 25 | 10 | 150 |
500 | 2.5 | 8 | 8 | 6.0 | 350 | 25 | 14 | 150 |
600 | 2.5 | 8 | 8 | 6.0 | 350 | 25 | 14 | 150 |
700 | 2.5 | 10 | 8 | 6.0 | 400 | 25 | 14 | 150 |
800 | 2.5 | 10 | 8 | 6.0 | 450 | 25 | 14 | 150 |
900 | 2.5 | 10 | 8 | 6.0 | 450 | 25 | 14 | 150 |
1000 | 2.5 | 12 | 8 | 6.0 | 450 | 25 | 14 | 150 |
1200 | 2.5 | 12 | 8 | 8.0 | 500 | 25 | 14 | 180 |
1600 | 2.5 | 16 | 8 | 8.0 | 550 | 25 | 14 | 180 |
2000 | 2.5 | 16 | 8 | 10.0 | 700 | 25 | 14 | 200 |
