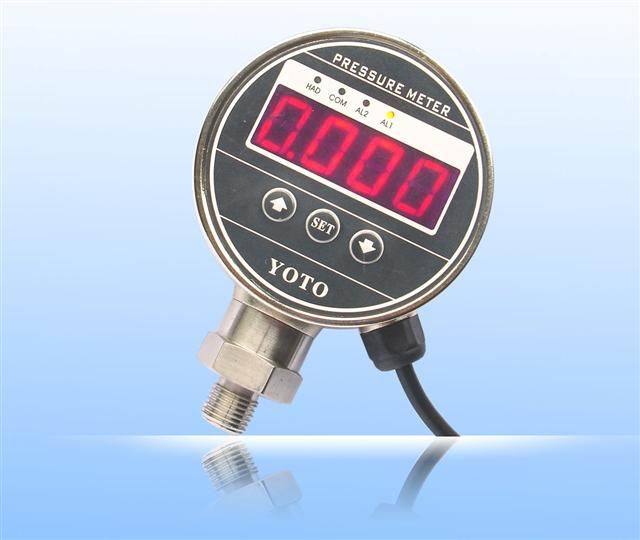

压力传感器仪表 测压力仪表PG-801E

一、概述
PG-801E数显示压力表是集压力测量、显示、控制于一体的多功能产品。仪表内部采用微机数据分析控制,运用先进的温度补偿技术,具有高精度、低漂移,反应灵敏等优点。采用全数字化现场显示,可根据用户需要输出4-20mA、1-5V等多种标准信号形式。
二、特点
大屏幕显示,测量、显示、两路报警控制、一路变送一体化,安装使用方便。
三、应用
1,水处理设备
2;油压设备
3;工业控制设备等
四、技术参数
1、压力测量范围:-100KPa~250kPa~60MPa
2、电源电压:12—24VDC
3、输出信号: 4-20mADC(负载RL≤500Ω)
4、精度等级:0.25%、0.5%
5、稳定性:0.5%/年
6、电源影响:0.1%FS
7、使用温度:-10oC-60oC介质温度为-20oC~+80oC
8、仪表重量:175克
五、选型
PH | -□ | □ | -( ) | -□ | -□ |
工业型数显压力表系列 | 螺纹接口: 1、 G1/4 5、特殊定制 | 输出: 300、4~20Ma 215、1~5VDC 0、没输出 | 量程: 例;(0~10Bar)(-100KPa~0MPa) | 引线方式: P1、电缆引线 GC、航空插头 | 报警 J1、单路报警 J2、两路报警 |
注:压力显示单位以量程单位一致
选型举例:PH-1300-(0~1MPA)-P1-J2.PH-工业型数显压力表,1-螺纹连接是G1/4管螺纹,300-输出是4~20mA电流信号,0~1MPa-压力表量程是0~1MPa,P1-引线方式为电缆引线,J2-两路报警输出
六、操作说明:
按键说明:SET设定键;
