FZW□-40.5/630-20户外高压隔离真空负荷开关（以下简称负荷开关）是由我公司研制开发、并由我公司首家生产的新一代高压电器产品，经严格的型式试验和长期试运行考核，各项技术性能指标全部达到GB3804和IEC标准，适用于额定电压40.5kV、额定电流1250A、三相交流50HZ的供电网络中。
二、说明
1、采用真空灭弧室灭弧，无爆炸性危险。
2、隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。
3、机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加紫外线保护涂料的碳钢材料，确保了机体在户外环境下的正常运行。
4、安装方式以双杆式，电动操作为主，也可采用手动或远程遥控操作。
5、开断能力大，安全可靠，电寿命长，可频繁操作。
6、广泛适用于农网、城网，铁路等配置电线路改造。
三、工作原理
负荷开产是由隔离刀和真空灭弧定这两大组件组成，隔离刀承担了合闸和分闸时绝缘件用，真空灭弧室承担熄灭电弧的作用。
隔离刀是由弹簧过中机构进行合分闸操作，过中弹簧提供了隔离刀合闸时所需的能量，并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭弧室在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
四、型号含义
五、使用环境条件
1、海拔不超过1000M。
2、周围空气温度：上限+40℃下限-30℃。
3、相对湿度：日平均值不大于95%，月平均值不大于90%。
4、无经常性的剧烈振动。
六、负荷开关主要技术参数见表
序号 | 名称 | 单位 | 参数 |
1 | 额定电压 | kV | 40.5 |
2 | 额定频率 | HZ | 50 |
3 | 额定电流 | A | 1250 |
4 | 额定有功负载开断电流 | A | 1250 |
5 | 额定闭环开断电流 | A | 1250 |
6 | 50%额定有功负载开断电流 | A | 62.5 |
7 | 额定电缆充电开断电流 | A | 25 |
8 | 1min工频耐受电压：真空断口 | kV | 68/95/110 |
9 | 雷电冲击耐受电压：相间相对地/隔离断口 | kV | 185/215 |
10 | 额定短时耐受电流（热稳定） | kA | 25 |
11 | 额定短路持续时间 | S | 4 |
12 | 额定峰值耐受电流（动稳定） | kA | 63 |
13 | 额定短路关合电流 | kA | 63 |
14 | 机构寿命 | 次 | 10000 |
15 | 真空灭弧室触头允许磨损厚度 | mm | 0.6 |
16 | 手动操作力矩 | Nm | ≤300 |
负荷开关真空灭弧室装配调整的技术参数见表
序号 | 名称 | 单位 | 参数 |
1 | 触头开距 | mm | 1.3±1 |
2 | 平均分闸速度 | m/s | 1.4±0.2 |
3 | 三相触头分闸不同期 | ms | ≤5 |
4 | 三相触头合闸不同期 | ms | ≤2 |
5 | 带电体之间及相对地距离 | mm | ≥420 |
6 | 辅助回路电阻 | υΩ | 400≥R≤1000 |
隔离刀装配调整技术参数见表
序号 | 名称 | 单位 | 参数 |
1 | 隔离刀正压力 | N | 500±50 |
2 | 触刀最后离点到静触头距离小断口/大断路 | mm | ≥180／420 |
3 | 进出线端电阻 | υΩ | ≤150 |
七、FXW□-40.5/1250-25真空负荷开关安装方式及横宽相距
安装方式 | 横向宽度 | AB相间间距 | BC想间间距 |
双杆水平装 | 1750 | 700 | 700 |

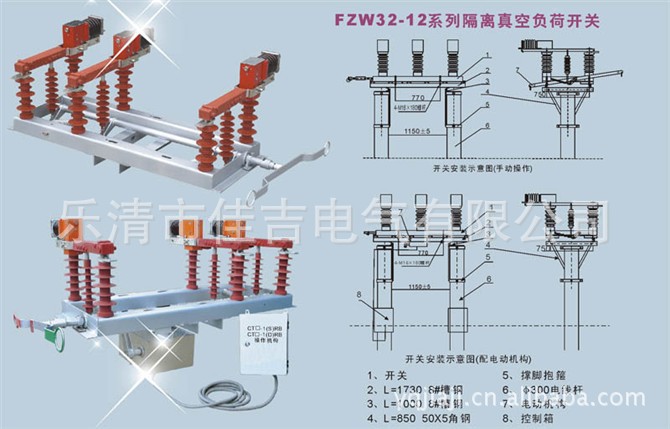

八、基本结构图
本负荷开关是三相联动结构，主要由框架（7），真空灭弧室组件（1）、出线端子（5），以及过中弹簧机构（6）组成，隔离刀、真空灭弧室通过绝缘子固定于框架上，过中弹簧装于框架上。
九、调试、检修
1、每台负荷开关出厂前均已调试好，用户在安装前原则上不再进行调试；
2、三相隔离刀分合闸不同期可调节绝缘杆长度来调整；
3、调节合分闸缓冲垫片的数量来限制隔离刀的起止点位置；
4、改变分闸弹簧的松紧可调节真空灭弧室、隔离刀的触头弹簧的长度差来调整其触头压力。
5、隔离刀开距调整；
调节拉杆的长度可改变隔离刀的开距，确保隔离刀开距不少于420mm。
隔离刀装配调整技术参数见表
序号 | 名称 | 数值 |
1 | 隔离刀正压力 | 500±50N |
2 | 触刀最后离点到静触头距离 | ≥420mm |
3 | 进出线端 | ＜150υΩ |
维修、检修
产品在使用超出表中任一项规定时，应进行检查维护
序号 | 内容 | 检查维护 |
1 | 运行时间（月） | 12（36）* |
2 | 操作次数 | 2000 |
3 | 开断额定电流次数 | 2000 |
*可根据实际运行状况延长至36个月
维护内容：检验调整分、合闸位置、速度、行程等、检查坚固螺钉、螺母、机构传动部位，清洁绝缘表面。
十、运输、验收、保管
1、运输：装箱的负荷开关在运输与装卸时不准翻动、倒置，不准强烈震动。
2、验收：（1）小心取出负荷开关，不使绝缘件受伤。
（2）检查负荷开关的铭牌数据，产品合格证是否与型号相符，并根据装箱查文件是否遗漏。
3、保管：（1）负荷开关如需存放，应放置在户内干燥通风处保管，储存期十年。
（2）运动磨擦部件涂中性凡士林。
十一、随机文件
1、产品检验合格证 2、装箱单 3、安装说明书
十二、订货须知
订货时须注明：1、产品型号、名称、规格、数量
2、备件的名称、规格及数量等
3、运方控制或遥控
4、安装方式
5、操作方式
十三、注意*
1、在运输或吊装本产品时，决不允许外力作用在进出线端支柱绝缘瓷柱上，否则将会使绝缘瓷柱断烈，导致产品不能再使用。在运输中，绝不允许有强烈震动或翻滚现象应注意在安装中要对开关进行有效接地。
2、安装后，用电动操作机构对开关进行分合闸操作，操作20次以上，分闸时不能出现分闸不到位现象，隔离断口大于420mm，引弧拉杆完全脱离静端触头，不带任何连接物。
十四、FZW-40.5□/1250-25户外高压隔离真空负荷开关电动操作机构说明
1、该开关配用的机构电气系统电气系统，可分为交、直流两种形式控制，电源为220V。采用电子延时限位来控制电机。即开关合闸到位时，具有自动刹车功能，有效地提高了行程限位开关的可靠性。
2、电子刹车装置部份均安技术要求测试完成，用户只需在控制箱的微型开关上，接上相对应的电源，即可进行开关的分合闸操作，绿（分）、红（合）、黑（停止）。（调试用）
