J30J压接系列微矩形电连接器
产品特点简介
接触件尾端与导线的端接方式为压接式；
此类产品可按用户的要求进行导线的布排，尾端可压接线芯截面积为0.07～0.15mm²，在此范围内可使用不同颜色的导线、屏蔽线或其他种类适当规格的的导线。

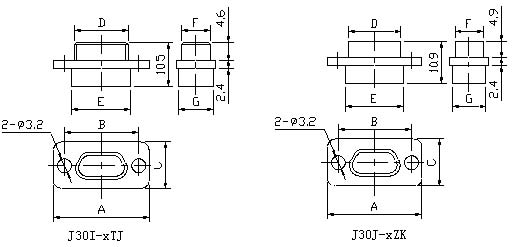

产品外形尺寸

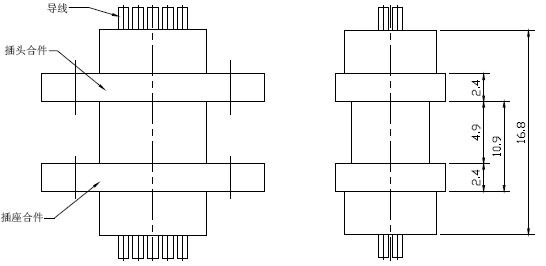

产品对接后外形图
订货标志 | A | B | C | D | E | F | G |
J30J-9TJ | 19.6 | 14.3 | 7.6 | 8.3 | 9.9 | 4.7 | 6.8 |
J30J-15TJ | 23.5 | 18.2 | 7.6 | 12.3 | 13.8 | 4.7 | 6.8 |
J30J-21TJ | 27.4 | 22 | 7.6 | 16 | 17.6 | 4.7 | 6.8 |
J30J-25TJ | 29.8 | 24.5 | 7.6 | 18.6 | 20.2 | 4.7 | 6.8 |
J30J-31TJ | 33.6 | 28.3 | 7.6 | 22.4 | 24 | 4.7 | 6.8 |
J30J-37TJ | 37.4 | 32.2 | 7.6 | 26.3 | 27.8 | 4.7 | 6.8 |
J30J-51TJ | 36.4 | 30.86 | 8.7 | 25 | 26.6 | 5.8 | 7.9 |
J30J-66TJ | 42.9 | 37.3 | 8.7 | 31.4 | 33 | 5.8 | 7.9 |
J30J-74TJ | 38.8 | 33.5 | 9.7 | 27.5 | 29.1 | 6.8 | 9.1 |
J30J-100TJ | 54.7 | 45.7 | 9.7 | 35 | 36.6 | 6.8 | 9.1 |
J30J-9ZK | 19.6 | 14.3 | 7.6 | 9.8 | 9.9 | 6.1 | 6.8 |
J30J-15ZK | 23.5 | 18.2 | 7.6 | 13.7 | 13.8 | 6.1 | 6.8 |
J30J-21ZK | 27.4 | 22 | 7.6 | 17.4 | 17.6 | 6.1 | 6.8 |
J30J-25ZK | 29.8 | 24.5 | 7.6 | 20 | 20.2 | 6.1 | 6.8 |
J30J-31ZK | 33.6 | 28.3 | 7.6 | 23.8 | 24 | 6.1 | 6.8 |
J30J-37ZK | 37.4 | 32.2 | 7.6 | 27.7 | 27.8 | 6.1 | 6.8 |
J30J-51ZK | 36.4 | 30.86 | 8.7 | 26.5 | 26.6 | 7.2 | 7.9 |
J30J-66ZK | 42.9 | 37.3 | 8.7 | 32.9 | 33 | 7.2 | 7.9 |
J30J-74ZK | 38.8 | 33.5 | 9.7 | 29 | 29.1 | 8.3 | 9.1 |
J30J-100ZK | 54.7 | 45.7 | 9.7 | 36.6 | 36.65 | 8.2 | 9.1 |
安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。
