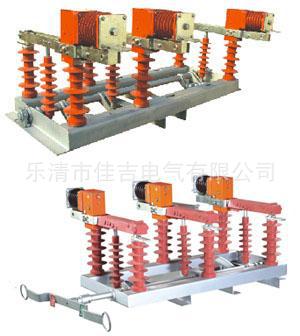

产品型号及名称 FZW32一12／T630-20型户外高压真空负荷开关 1.2 主要用途与特点该产品主要为城市电网和农村电网开发、制造的，适用于50Hzi，额定电压12kV的三相电力系统中，作为分断、关合负荷电流之用，还具有分断空载变压器和电容器组的能力。该产品具有体积小、重量轻、操作简便有手动机构也有电动机构、高参数、开断能力大安全可靠，电寿命长、可频繁操作、少维护、断口非常明显特点。 |
| |
| 使用环境条件 |
1、周围空气温度：上限十40℃，下限一30℃； 2、海拔：≤1000m（着海拔增高，额定绝缘水平相应提高）； 3、风压：不超过700Pa（相当于风速34m／s）； 4、地震裂度：不超过8度； 5、污秽等级：IV级； 6、最大日温差：不超过25℃。 | 主要技术参数 | | | 序 号 | 名 称 | 单 位 | 参 数 | | 1 | 额定电压 | kV | 12 | | 2 | 额定频率 | Hz | 50 | | 3 | 额定电流 | A | 630 | | 4 | 额定有功负载开断电流 | A | 630 | | 5 | 额定闭环开断电流 | A | 630 | | 6 | 5%额定有功负载开断电流 | A | 31.5 | | 7 | 额定电缆充电开断电流 | A | 10 | | 8 | Imin工频耐受电压：真空断口相间、相对地/隔离断口 | kV | 42/48 | | 9 | 雷电冲击耐受电压：相间、相对地/隔离断口 | kV | 75/85 | | 10 | 额定短时耐受电流（热稳定） | kA | 20 | | 11 | 额定短路持续时间 | S | 4 | | 12 | 额定峰值耐受电流（动稳定） | kA | 50 | | 13 | 额定断路关合电流 | kA | 50 | | 14 | 机械寿命 | 次 | 10000 | | 15 | 真空灭弧室触头允许磨损厚度 | mm | 0.5 | | 16 | 手动操作力矩 | Nm | ≤200 | | 17 | 额定空载变压器开断容量 | KVA | 1600 | | 18 | 额定开断电容器组电流 | A | 100 |
| | |
|
基本结构图
本负荷开关是三相联动结构，主要由框架（5）、真空灭弧室组件（1）、隔离刀组件（3）、以及过中弹簧机构（6）组成, 隔离刀、真空来弧室通过绝缘子固定于框架上，过中弹簧装于框架上。

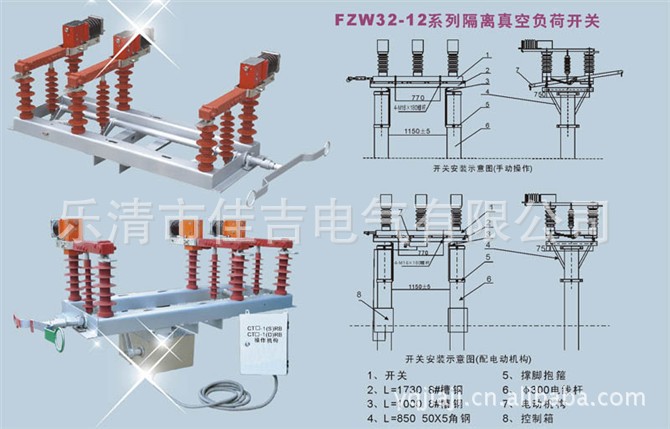

安装方式及支件示意图
 |
