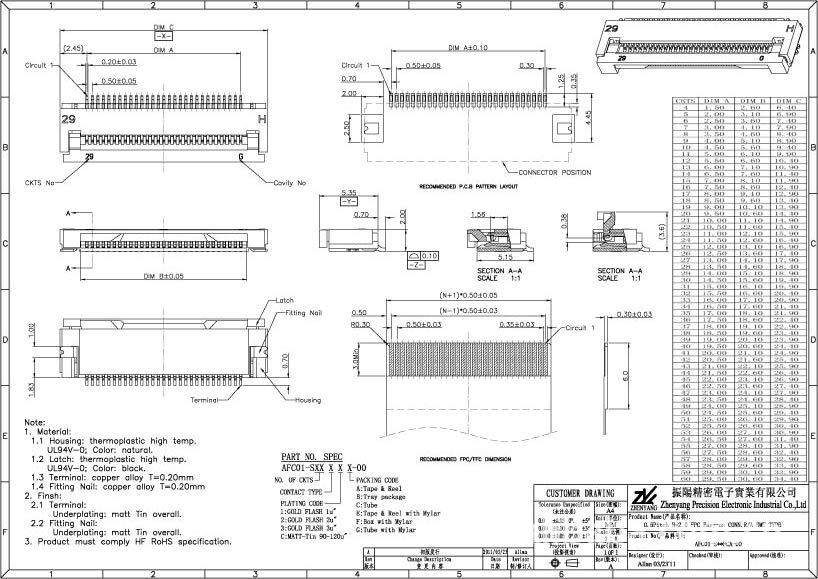

1. 产品图面

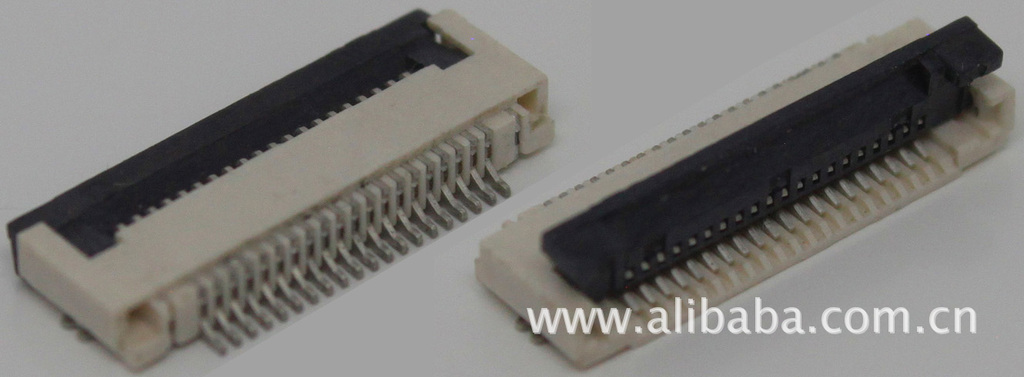

2.是品图片
2. 产品规格
【1】 适用范围 SCOPE
本规格书适用于0.5mm Pitch H=2.0 FPC 掀盖卧式SMT型连结器系列.
This specification covers the 0.5mm Pitch H=2.0 FPCEasy-on R/A SMT typeconnectors series.
【2】 外观尺寸 CONNECTOR DIMENSIONS
请参照图面
See attached drawings.
【3】 材质 MATERIAL
绝缘胶体 Housing: LCP
颜色 Color:白色White
耐燃等级(UL94V-0)Flammability Rating(UL94V-0).
后盖Actuator: LCP
颜色 Color:黑色Black
耐燃等级(UL94V-0)Flammability Rating(UL94V-0).
端子Terminal: 磷青铜Phosphor Bronze.
焊片Fitting Nail:磷青铜Phosphor Bronze.
【4】 建议P.C.B LAYOUT图 ACCOMMODATED P.C.B LAYOUT
请参照图面
See attached drawings.
【5】 等级 RATING
项 目 ITEM | 规 格 SPECIFICATIONS |
最大容许电压 Operating Voltage(Max.) | 50V AC |
最大容许电流 Current Rating(Max.) | 0.5A DC |
使用温度范围 Operating Temperature range | -55°C∼+85°C |
使用湿度范围 Operating humidity range | 相对湿度90%以下 Relative humidity 90% max. |
保存温度范围 Storage temperature range | -10°C∼+50°C |
保存湿度范围 Storage humidity range | 相对湿度90%以下 Relative humidity 90% max. |
*:包含电流通过所产生的上升温度 Including terminal temperature rise.
