XS系列普通圆形电连接器
简介: 本系列产品主要适用于低压信号 连接,采用直插自锁结构,该产 品具有体积小、快速分离的特点。 主要技术性能 环境性能 —工作温度:-20℃~70℃ 机械性能 —壳 体:铜合金 —接 触 件:铜合金 —镀 层:镍 —镀 层:金 —绝缘体:热塑性材料 —机械寿命:250次 |  |
电气性能
—接触电阻及额定电流
| 接触件规格(mm) | 接触电阻(mΩ) | 额定电流(A) |
| Φ0.8 | ≤8 | 3 |
| Φ1 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
—额定电压、 耐电压及绝缘电阻
| 工作环境 | 额定电压(V) | 耐电压(V) | 绝缘电阻(mΩ) |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿 热 | 500 | 750 | ≥100 |
| 高 温 | 500 | ---- | ≥500 |
| 低气压条件4.39kpa | 250 | 350 | ---- |

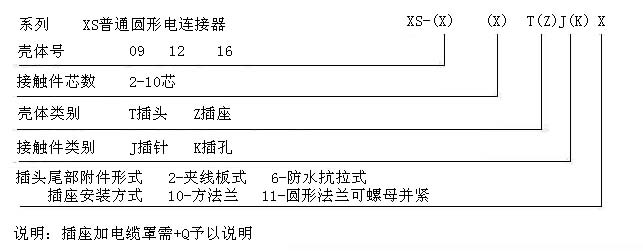

标志、代号及意义

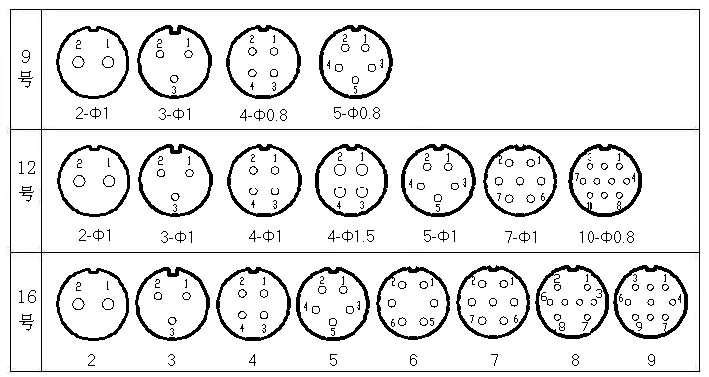

接点排列图(装针绝缘体插合面视图)

XS9插座外形及安装尺寸(螺母并紧)
