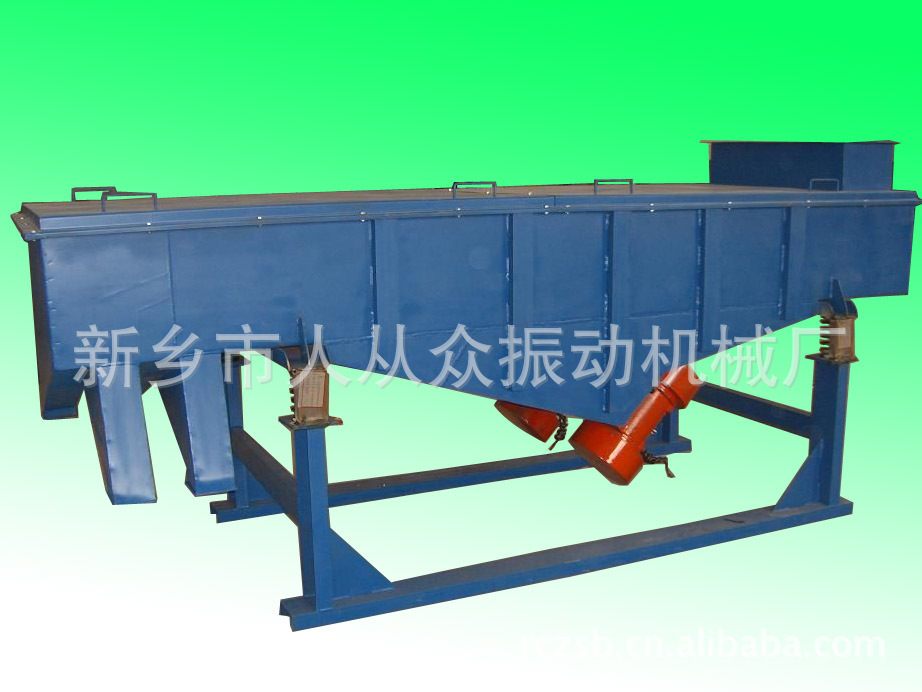

漂粉精振动分级设备概述：漂粉精振动分级设备适用于漂粉精的漂粉精、过滤采用角度可调控的激振源，根据客户分级、过滤要求可单层或多层使用，最多可达到五层。漂粉精振动分级设备一般为碳钢和不锈钢结构，若有特殊要求可以采用特种材质制作。漂粉精振动分级设备用于和漂粉精有关的生产型企业。
一、漂粉精振动分级设备的工作原理：
漂粉精振动分级设备是双激震源驱动。当两台激震源做同步、反向运转时，其偏心块所产生的激振力在平行于激震源轴线的方向相互抵消，在垂直于激震源轴的方向叠为一合力，因此漂粉精在振动分级设备上的运动轨迹为直线向前做抛物线运动。两激震源轴相对箱体有一倾角在激振力和漂粉精自重力的合力作用下漂粉精在筛网上被抛起跳跃式向前运动，从而达到对漂粉精的分级、过滤目的。
二、漂粉精振动分级设备的结构
漂粉精振动分级设备主要由进料口、箱体、筛网、架子、传力板、台座、激振源、减振弹簧、支架、等组成。
型号
| 筛面尺寸（mm） | 层数 | 振次Min | 双振幅（mm） | 电机功率（kw） |
520 | 500×2000 | 1 | 960 | 6～7 | 2×0.4 |
520—2 | 2 | 960 | 6～7 | 2×0.4 |
520—3 | 3 | 1450 | 4～6 | 2×0.4 |
525 | 500×2500 | 1 | 960 | 5～7 | 2×0.4 |
525—2 | 2 | 1450 | 4～6 | 2×0.4 |
525—3 | 3 | 960 | 6～8 | 2×0.75 |
1020 | 1000×2000 | 1 | 960 | 6～8 | 2×0.75 |
1020—2 | 2 | 960 | 5～7 | 2×0.75 |
1020—3 | 3 | 960 | 5～7 | 2×0.75 |
1020—4 | 4 | 960 | 4～8 | 2×0.75 |
1025 | 1000×2500 | 1 | 1450 | 5～7 | 2×0.4 |
1025—2 | 2 | 1450 | 5～7 | 2×0.4 |
1025—3 | 3 | 960 | 6～8 | 2×0.75 |
830 | 800×3000 | 1 | 960 | 6～8 | 2×0.75 |
830—2 | 2 | 960 | 6～8 | 2×0.75 |
830—3 | 3 | 960 | 6～8 | 2×1.5 |
1030 | 1000×3000 | 1 | 960 | 6～8 | 2×0.75 |
1030—2 | 2 | 960 | 6～8 | 2×1.5 |
1030—3 | 3 | 960 | 6～8 | 2×1.5 |
1224 | 1200×2400 | 1 | 960 | 6～8 | 2×0.75 |
1224—2 | 2 | 960 | 6～8 | 2×0.75 |
1224—3 | 3 | 960 | 6 | 2×1.5 |
