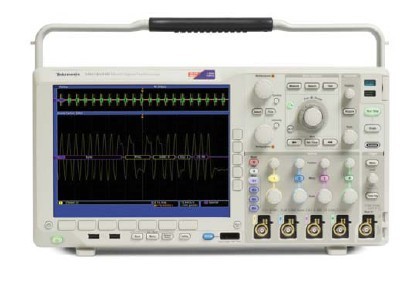

MSO4000B系列，DPO4000B系列 混合信号示波器
主要特点和优点
主要性能指标
- 1 GHz, 500 MHz, 350 MHz带宽型号
- 4通道型号
- 16条数字通道(MSO 系列)
- 所有通道上高达5 GS/s 的采样率
- 所有通道上20 M点的记录长度
- >50,000 wfm/s的最大波形捕获速率
- 标配无源电压探头，<4 pF 电容负荷及500 MHz或1 GHz 模拟带宽
- 成套高级触发
简便易用功能
- Wave Inspector®控制功能，轻松导航和自动搜索波形数据
- 29种自动测量、波形直方图和FFT分析，简化波形分析
- TekVPI®探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位
- 10.4英寸(264 mm) XGA 彩色显示器
- 体积小，重量轻－ 仅厚5.4 英寸(137mm)，仅重11 磅(5 公 斤)
连接能力
- USB 2.0主控端口四个，前后面板各两个，用于迅速简便地存储数据、进行打印及连接USB 键盘
- 后面板上的USB 2.0设备端口，简便地连接PC或直接打印兼容PictBridge®的打印机
- 集成10/100/1000BASE-T以太网和VGA端口，用于连接网络，VGA视频输出端口，可以把示波器显示画面导出到监视 器或投影仪上
选配串行触发和分析功能
- I2C, SPI, USB,以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行总线的自动触发、解码和搜索
混合信号设计和分析(MSO系列)
- 并行自动触发、解码和搜索功能
- 每条通道独立设置门限
- 多通道建立时间和保持时间触发
- MagniVu"高速采集技术，在数字通道上提供了60.6 ps的精细定时分辨率
选配应用支持
特点
垂直系统
特点DPO4034B DPO4054B DPO4104B
MSO4034B MSO4054B MSO4104B
输入通道数量4
模拟带宽(-3dB) 5 mV/p - 1 V/p 350 MHz 500 MHz 1 GHz
计算的上升时间5 mV/p (典型值) 1 ns 700 ps 350 ps
硬件带宽极限20 MHz 或250 MHz
输入耦合AC, DC
输入阻抗1 M??± 1%, 50??± 1%
输入灵敏度范围, 1 M??1 mV/p - 10 V/p
输入灵敏度范围, 50??1 mV/p - 1 V/p
垂直分辨率8 位(采用Hi-Res 时11 位)
最大输入电压, 1 M??300 VRMSCAT II,峰值≤± 425 V
最大输入电压, 50??5 VRMS,峰值≤± 20 V
DC增益精度± 1.5%,在温度超过30℃时以0.10%/℃速度下降
通道到通道隔离度对Volts/p 设置相等的任意两条通道,
(任何两条垂直标度相等的通道) 在≤ 100 MHz 时≥ 100:1, > 100 MHz 到额定带宽时≥ 30:1
