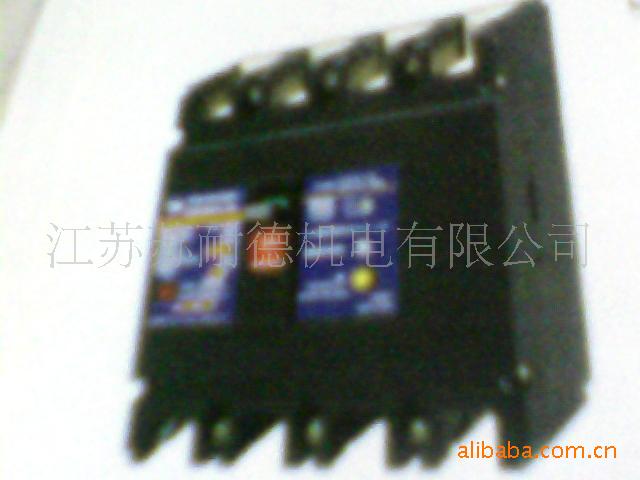

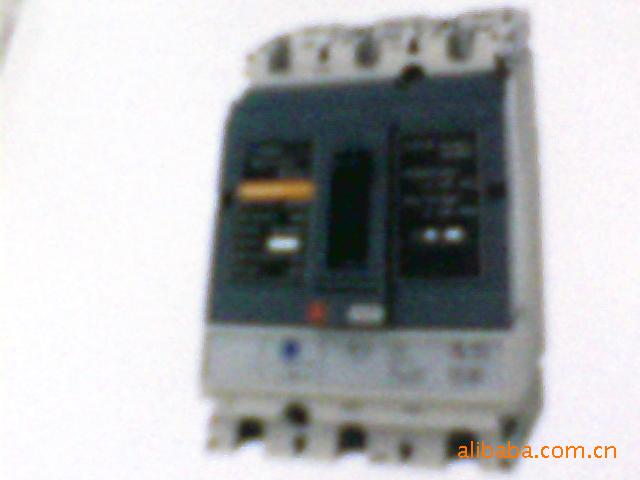

| 六、主要技术参数 |
| 5.1 漏电断路器的额定值 |
型号 | 壳架等级 额定电流 InmA | 额定电流 InA | 额定工作 电压UnV | 极数 | 额定剩余 动作电流 I△nmA | 额定剩余 不动作电流 I△nmA | 额定极限 短路分断 能力 Icu KA | 额定运行 短路分断 能力 Ics KA | 飞弧距离 mm | CM1LE-100 | 100 | 16、20、 25、32、 40、50、 63、80、 100 | 400 | 3、4、3N | 30、50、 100、200、 300、500 | 15、25、 50、 100、 150、250 | 30 | 15 | ≤100 | CM1LE-225 | 225 | 100、125、 160、180、 200、225 | 400 | 3、4、3N | 50、100、 200、300、 500、 | 25、50、 100、150、250 | 30 | 15 | ≤100 | CM1LE-400 | 400 | 225、250、 315、350、 400 | 400 | 4、3N | 100、200、 300、500、 | 50、100、 150、250、 | 50 | 25 | ≤100 | CM1LE-630 | 630 | 400、500 630 | 400 | 4、3N | 100、200、 300、500、 1000 | 50、100、 150、250、 500 | 65 | 40 | ≤100 | CM1LE-800 | 800 | 700、800 | 400 | 4、3N | 100、200、 300、500、 1000 | 50、100、 150、250、 500 | 65 | 40 | ≤100 |
|
| 注:四档剩余动作电流调节可由用户任意选定。 |
| 5.2配电用漏电断路器过电流脱扣器各极同时通电时的反时限断开动作特性 |
序号 | 试验电流名称 | I/In | 约定时间 | 起始状态 | 1 | 约定不脱扣电流 | 1.05 | 2h(In>63A),1h(In≥63A) | 冷态 | 2 | 约定脱扣电流 | 1.30 | 2h(In>63A),1h(In≥63A) | 紧接着序1试验后开始 |
|
| 5.3 电动机保护用漏电断路器过电流脱扣器各极同时通电时的反时限断开动作特性 |
序号 | 试验电流名称 | 约定时间 | 起始状态 | | | 1 | 1.05In | >2h | 》2h | >2h | 冷态 | 2 | 1.2In | ≤2h | ≤2h | ≤2h | 紧接着序1试验后开始 | 3 | 1.5in | ≤4min | ≤4min | ≤8min | 热态 | 4 | 7.2In | T≥1s | 4s<T≤10s | 6s<T≤20s | 冷态 |
|
| 六、主要技术参数 |
| 5.4 漏电断路器的剩余电流分断时间。 |
| 5.4.1 一般型漏电断路器的剩余电流分断时间 |
漏电电流 | I△n | 2 I△n | 5 I△n 1) | 10 I△n 2) | 非延时型 | 最大断开时间(S) | 0.2 | 0.1 | 0.01 | 0.04 | 延时型 | 最大断开时间(S) | 0.7/1.2/2.2 | 0.6/1/2 | 0.5/0.9/2 | 0.5/0.9/2 | 极限不动作时间(S) | - | 0.2/0.4/0.8 | | |
|
注:1)对I△n≤30mA的漏电断路器用0.25代替5I△n。 2)对I△n≤30mA的漏电断路器用0.5A代替10I△n。 3)用户若需特殊漏电电动作电流规格,请在订货时或设计图中注明。 |
| 5.5 漏电断路器反时限保护特性曲线 |
 |
| 七、结构与工作原理 |
6.1 本系列漏电断路器是电子式漏电断路器,主要由零序互感器、电子控制漏电脱扣器及带有过载和短路保护的断路器组成,所有零部件都安装在一对塑料外壳中。 6.2 当被保护电路中有漏电或人身触电时,只要剩余电流达到整定动作电流值,需序互感器的二次绕阻的输出信号就触发可控硅胶导通,并通过漏电脱扣器使漏电断路器动作,从而切断起到漏电和触电保护作用工和原理图:(见图) |
| 七、结构与工作原理 |
 |
6.3 当被保护电路出现过载或短路时,复式脱扣器完成延时或瞬时脱扣动作而使漏电断路器动作,从而切断电源起动过载或短路保护作用。 6.4 使用和维护 ■ 断路器中长延时、短路保护特性是由制造厂整定,用户因无专门调整设备请不要随意调整。 ■ 主电路通电状态下,按“试验”按钮,此试验工序只证明断路器本身是否正常,但不能表示具体漏电动作电流值和时间。(用试验按钮3次,应正确动作,带负荷分合开关3次,不应有误动作)。 ■ 装有欠压脱扣器的断路器,欠压脱扣器必须先通电,断路器才能再扣及合闸。否则损坏开关! ■ 若用断路器直接保护人身安全,则漏电动作电流应选I△n≤30mA。(对于某些潮湿、医用场合I△n=10mA本厂不生产) ■ 漏电断路器上标有电源侧(例:1.3.5)和负荷(例:2.4.6),必须按规定安装接线,不能倒进线。因为倒进地线当漏电动作时会烧坏电子元件。 ■ 三相负荷不平衡应控制在25%。 |
| 七、结构与工作原理 |
■ 安装前应检查低压电网的对地绝缘电阻。 ■ 电工应定期(例1个月“试验按钮”检查漏电保护功能。严禁用相线直接角及零线做动作检查。 ■ 电工应定期巡检,及时发现运行故障及时处理并作记录。 ■ 新安装的断路器若发现“误跳”应及时检查是否有重复地或接地电阻不合格或接线有误,相一零线接反等等。 ■ 在用户遵守保管和使用条件下,从制造厂发货之日起,不超过18个月,封印完好,若属本厂质量问题,本厂负责更换或修理。 |
| 八、外形及安装尺寸 |
型号 壳架等级 额定电流(A) | 极数 | 外形尺寸(max) | 安装尺寸 | A | B | D | a | b | φd | CM1LE-100 | 3 | 90.5 | 195 | 110 | 20±0.14 | 167±0.32 | 4-φ5+0.32 | 4 | 120 | 195 | 86.5 | 60±0.20 | 310±0.32 | 4-φ5+0.32 | 3N | 120 | 155.5 | 86.5 | 60±0.20 | 167±0.32 | 4-φ5+0.32 | CM1LE-225 | 3 | 105 | 213 | 110 | 35±0.16 | 167±0.32 | 4-φ5+0.32 | 4 | 140 | 213 | 110 | 70±0.23 | 170±0.32 | 4-φ5+0.32 | 3N | 140 | 213 | 110 | 70±0.23 | 170±0.32 | 4-φ5+0.32 | CM1LE-400 | 4 | 182.5 | 303 | 155 | 44±0.26 | 240±0.43 | 4-φ7+0.38 | 3N | 183.5 | 303 | 155 | 44±0.26 | 240±0.43 | 4-φ7+0.38 | CM1LE-630 | 4 | 280 | 342 | 155 | 70±0.23 | 310±0.43 | 4-φ7+0.38 | 3N | 280 | 342 | 155 | 70±0.23 | 310±0.43 | 4-φ7+0.38 | CM1LE-100 | 4 | 280 | 342 | 155 | 70±0.23 | 310±0.43 | 4-φ7+0.38 | 3N | 280 | 342 | 155 | 70±0.23 | 310±0.43 | 4-φ7+0.38 |
|
| 八、外形及安装尺寸 |
 |
| |
 |
| |
 |
| 八、外形及安装尺寸 |
 |
| 九、选用原则 |
8.1 选择漏电断路器的额定剩余动作电流值时,应充分考虑到被保护线路和设备可能发生的正常泄漏电流值,必要时可通过实际测量取得被保护线路或设备的泄漏电流值。 8.2 选择漏电断路器的额定剩余动作电流,应不小于电气线路和设备的正常泄漏电流的最大值的2倍 8.3 手持式的电动工具、移动电器、家用电器、插座、建筑工地用电器(额定电流不小于100A)等设备接地有困难的应优先选用额定剩余动作电流为30mA或以下的漏电断路器。 8.4 单台设备可选用额定剩余动作电流为30mA或以下的漏电断路器。多台设备(多支路)的总保护应选用额定剩余动作电流为30mA或以下的漏电断路器。多台设备(多支路)的总保护应选用额定剩余动作电流为30mA或以上的漏电断路器。 |
