●概述

ZFN21-12D/T630-20.ZFN21-12DT/T125-31.5型高压真空负荷开关及组合电器用于三相交流12KV.50Hz的配电系统中,具有结构紧凑,体积小,重量轻,寿命长,关合开断能力强,安全可靠等优点,与熔断器配合使用(简称组合电器)可替代造价教高的断路器,其操作和维护简单方便.

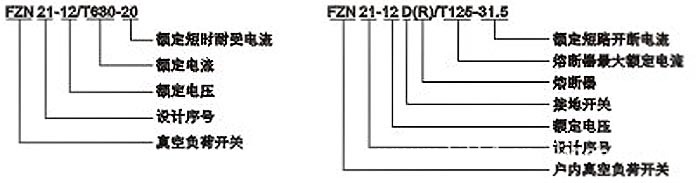

●型号含义

●使用环境条件

·海拔高度≤1000m;
·周围环境温度-25oC-+40oC;
·相对湿度：日平均值不大于95%，月平均值不大于90%;
·无导电性尘埃，腐蚀性气体和水蒸汽的场所;
·无火灾和爆炸危险的场所;
·无剧烈震动，倾斜度小于3o的场所。

●负荷开关的技术

●结构特点.性能(及外形安装尺寸,见图)

FZN21-12型负荷开关及组合电器主要有框架.隔离开关(或熔断器充当隔离开关).真空灭弧室.接地开关.操作机构等组成.
本产品结构紧凑.体积小,寿命长,关合开断能力强.操作维护简便.真空开关配有电操机构和储能弹簧,可实现快速合分操作.隔离开关,真空开关,接地开关之间互相联锁,以防止误操作.

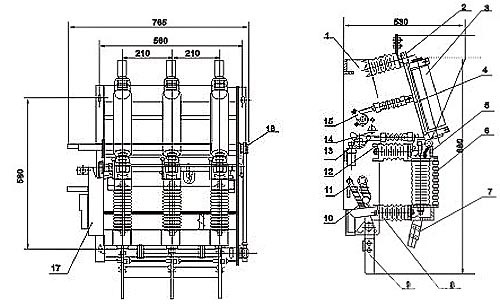

1框架2隔离刀　　　　3熔断器　　　　4绝缘拉杆　　　5上支架

6灭弧室　　　　7接地刀静触头8绝缘子　　　　9接地刀

10接地弹簧　　　11分闸弹簧　　12绝缘拉杆　　　13主轴

14拖扣机构　　　15付轴　　　　16联动拉杆　　　17操作机构　

负荷开关无熔断器(项3)和拖扣机构(项14)

●定货须知

定货时须说明产品的型号.名称.规格.数量.操作机构电压

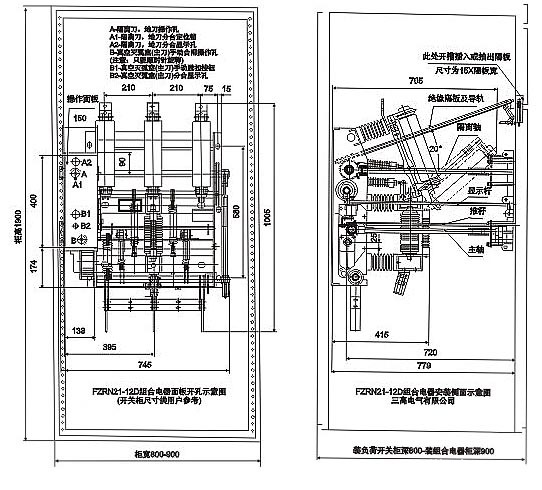

FZN21-12D/T632-20,FZN21-12D/T125-31.5户内真空负荷开关--熔断器组合电器外形尺寸图
