电动调节蝶阀

·产品详细说明

一、产品[电动调节蝶阀]的详细资料：

产品型号：ZAJW型

产品名称：电动空气调节蝶阀

产品特点：产品由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。非密封型电动空气调节蝶阀,电动空气调节蝶阀,非密封型蝶阀。

二、主要技术参数：

阀体
型式：直通铸造蝶形阀、直通焊接蝶形阀
公称通径：DN50~4000 公称压力：PN0.6MPa
连接型式：对夹式、法兰连接、法兰连接凸面 阀体、
阀板材质：WCB(SCPH2) CF8(304)、Q235A（SS41）
阀杆材质：2Cr13、304
适用温度：常温型-40℃~250℃
中温型：-40℃~450℃
高温型-40℃~600℃
填料：柔性石墨、石棉盘根、石棉编织填料。

阀内组件
阀芯型式：铸造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、椭圆密封
泄漏量：普通型5‰、后座型4‰、椭圆型3‰
可调比：30：1

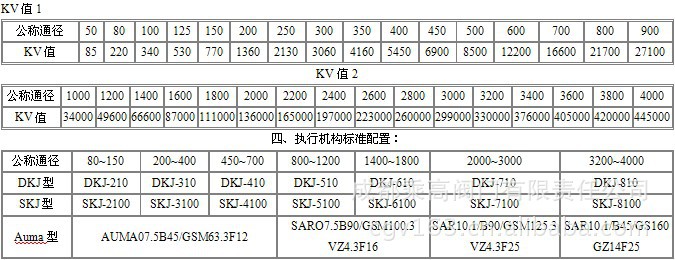

三、执行机构：

DP型
型式：DKJ(ZKJ)电动执行机构
电源：220VAC、50HZ
输入信号：正、反转 反馈信号：4-20mA
环境温度：-10~+80℃
附件：ZP3101伺服放大器
DZ型
型式：SKJ、Auma全电子式电动执行机构
电源：220VAC（380VAC）、50HZ
输入信号：4-20 mA 反馈信号：4-20 mA
环境温度：-10~+80℃、-25~+80℃
额定转角：90°

五、概述：

该产品由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。

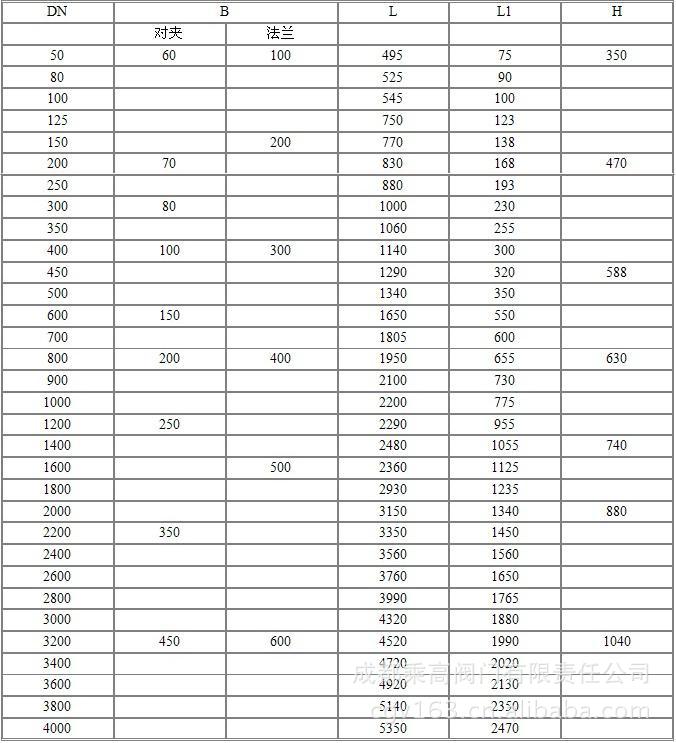

六、ZAJW型电动调节蝶阀外形尺寸（仅为DKJ、SKJ尺寸)：

订货须知：

一、①ZAJW型电动调节蝶阀产品名称与型号②ZAJW型电动调节蝶阀口径③ZAJW型电动调节蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZAJW型电动调节蝶阀型号，请按ZAJW型电动调节蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
