概述
ZN-12-40.5型真空断路器能与KYN -40.5,KYN1-35,GBC-35型等系列开关柜配套的主开关.断路器安装于开关柜内的手车上,作为可移动单元.同时断路器也可装于XGN-40.5开关柜内进行固定安装.本断路器机构与开关一它,专用的弹簧储能式操动机构,可以用交流直流储能操作,也可用手动操作.
●技术参数
序号 | 名称 | 单位 | 数据 |
1 | 额定电压 | KA | Ⅰ | Ⅱ | Ⅲ | Ⅰ | Ⅱ |
2 | 额定电流 | A | 12 | 12 | 12 | 40.5 | 40.5 |
3 | 额定短路开断电流 | KA | 31.5 | 1600 | 2000 | 1600 | 2000 |
4 | 动稳定电流(峰值) | KA | 100 | 100 | 100 | | |
5 | 4s热稳定电流(50KA为3s) | KA | 31.5 | 31.5 | 31.5 | 25 | 25 |
6 | 额定短路关合电流(峰值) | KA | 100 | 100 | 100 | 80 | 80 |
7 | 额定短路电流开断次数 | 次 | 50 | 20 |
8 | 额定操作顺序 | | 分0.3s-合分-180s-合分 |
9 | 额定雷击冲击耐受电压(全波) | KV | 75 | 185 |
10 | 额定短时工频耐受电压(1min) | KV | ≤ 75 | 95 |
11 | 合闸时间 | ms | 42 | 50～85 |
12 | 分闸时间 | ms | ≤60（50） | 40～85 |
13 | 机械寿命 | 次 | 20000（1～1V）10000（V～X） | 120000 |
14 | 额定电流断开次数 | 次 | 2000（1～1V）10000（V～X） | 20 |
15 | 储能电动机功率 | W | 275 | 275 |
16 | 储能电动机额定电压 | V | 110.220 | 220.110 |
17 | 储能时间 | s | ≤15 | ≤15 |
18 | 合闸电磁铁额定电压 | V | 110.220 | 220.110 |
19 | 分闸电磁铁额定电压 | V | 110.220 | 220.110 |
20 | 储能式分励脱扣器额定电压 | V | 110.220 | 220.110 |
21 | 合闸联锁器额定电压 | V | 110.220 | 220.110 |
22 | 失压脱扣器额定电压 | V | 110.220 | 220.110 |
23 | 过流脱扣额定电流 | A | 5 | 5 |
24 | 辅助开关额定电流 | A | AC 10 DC 10 | DC 10 |
25 | 触头行程 | mm | 11±1 | 11±1 | 20±2 |
26 | 触头超行程 | mm | 8±2 | 8±2 | 5±1 |
27 | 合闸速度 | m/s | 0.6～1.8 | 0.8～1.4 |
28 | 分闸速度 | m/s | 1.0～1.8 | 1.1～1.8 |
29 | 触头合闸跳闸时间 | ms | ≤2 | ≤3 |
30 | 相间中心距离 | mm | 2101.5（280±105） | 350±1.5 |
31 | 三相触头分闸同期性 | ms | ≤2 | ≤2 |
32 | 每相回路电阻 | υΩ | ≤35 | ≤45 |

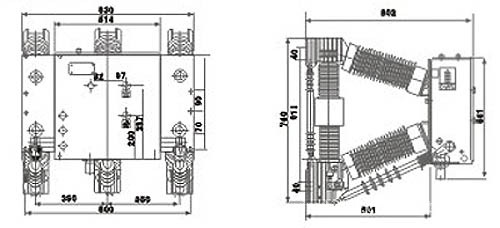

●外形及安装尺寸
斜装式
注:(575)为40KA以上的尺寸
结构序号 | 装配结构代号 | 相间距 | 横躺全长 | 安装尺寸 | 机构箱宽 |
1 | FZ210-610 | 210 | 610 | 586 | 510 |
2 | FZ230-650 | 230 | 650 | 620 | 560 |
3 | FZ250-740 | 250 | 740 | 700 | 560 |
4 | FZ275-720 | 275 | 720 | 696 | 510 |
●ZN12-40.5外形及安装尺
