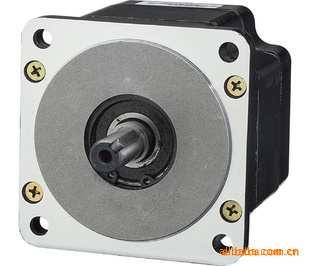

产品通用参数(General Specifications)
步距精度----------------------------------±5%
温 升---------------------------------80℃ Max.
环境温度-------------------------------- -20℃~+50℃
绝缘电阻-------------------------------100MΩ Min.50V DC
耐 压-------------------------------500V AC 1minute
径向跳动------------------------------0.02mm Max.(450g Load)
横向跳动-------------------------------0.08mm Max.(450g Load)
旋转方向------------------------------CW (See from Front Flange)
技术数据(Electrical Specifications): -0-(oh(.i8---l%-2.g8)e3xex转-cm-8-r9ir-9o(M)7-pge--
| 电机型号 | 步矩角 | 机身长 | 静转矩 | 相电流 | 相电阻 | 相电感 | 定位力矩 | 转动惯量 | 引线数 | 重量 |
| Model | Step angel | Motor Length | Holding Torque | Rate Current | Phase Resistance | Phase Inductance | Detent Torque | Rotor Inertia | Lead Wire | Motor Weight |
| | ( °) | L(mm) | (N.m) | (A) | (Ω) | (mH) | (kg.cm) | (g.cm) | (NO.) | (kg) |
| 86HB7645 | 1.8 | 66 | 4.5 | 4.2 | 0.76 | 6.7 | 1.2 | 1100 | 8 | 2.3 |
| 86HB9760 | 1.8 | 80 | 6 | 3 | 1.6 | 8 | 1.5 | 1300 | 8 | 3 |
| 86HB11887 | 1.8 | 100 | 8.7 | 4.2 | 1.2 | 6 | 2.5 | 2700 | 8 | 4 |
| 86HB12892 | 1.8 | 126 | 9.2 | 5 | 1.5 | 8 | 2.7 | 3300 | 8 | 4.8 |
| 86HB15612 | 1.8 | 156 | 12 | 6 | 0.75 | 9.5 | 3.8 | 4800 | 8 | 5.4 |
*以上表中所列仅为代表性产品
86系列外形图(Mechanical Dimensions):

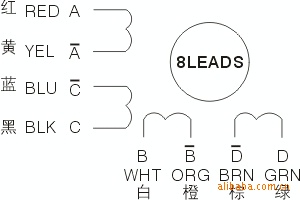

Wiring Diagram(接线图)
