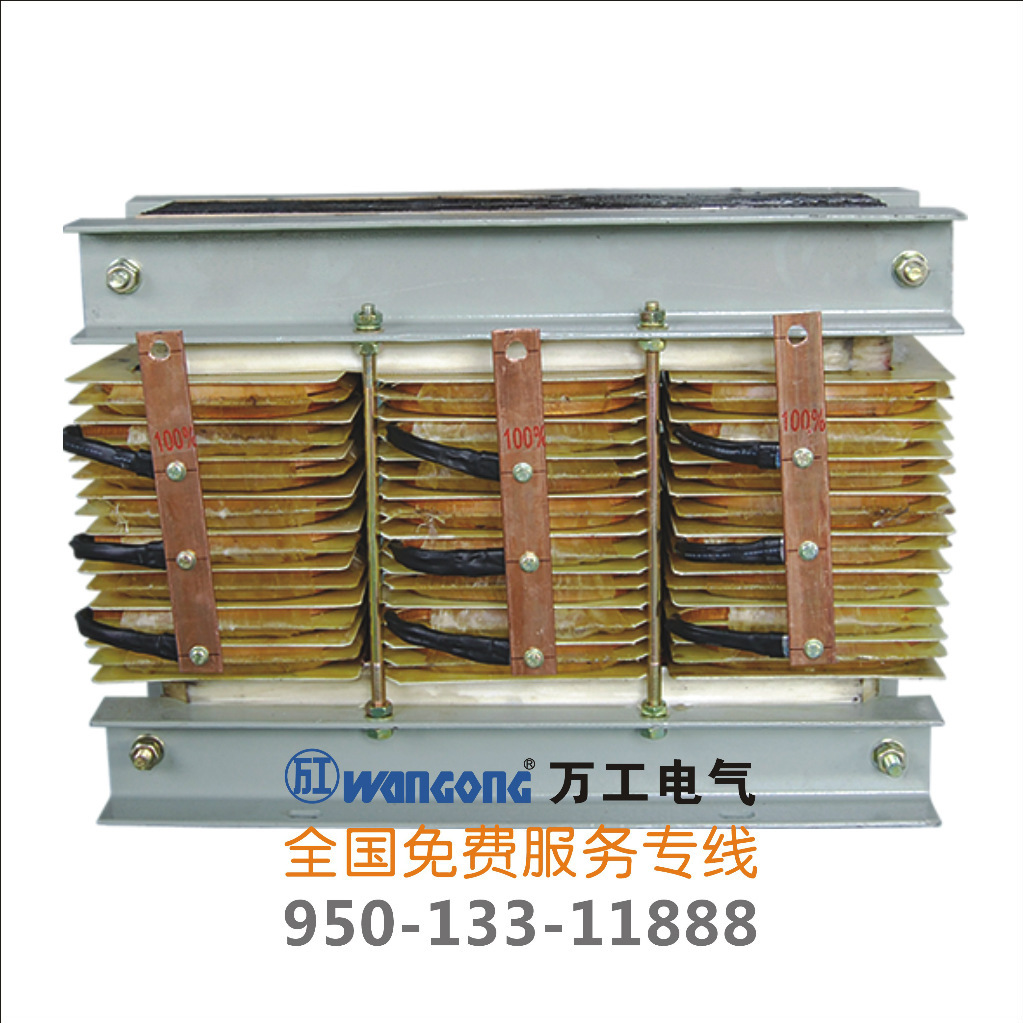

JJ1B  JJ1 自耦减压起动柜 启动柜 JJ1B自耦减压启动柜 XJ01系列自耦减压起动柜适用于一般工业、矿山、油田、农田排灌、宾馆供水等领域。交流电压220V、380V、450V、660V、1000V以下等，频率50Hz，功率10KW~800KW的三相鼠笼感应电坳机降压起动。该产品由本公司技术部进行全面改进，已具有如下优点：1、外壳改进后工艺美观而且壳体坚固；为接线方便，115KW壳体加大。2、导线及线路全面进行改进，铝排用冲压成型，不但外表工艺美观、而且消除线路发热烧坏、连接处温升高的弊病。型号设计含义  起动性能本产品起动电机时，电源进线的起动电流，不得超过电动机额定起动电流的4-5倍。若连续数次起动时间的总和已超过所规定而发热，变压器应冷却后方能再继续起动工作。因此，本产品仅作长时间歇起动之用，严禁在频繁起动操作条件下使用。产品结构本产品为箱式防护结构，由自耦变压器、交流接触器、时间继电器、热继电器或综合保护器、中间继电器、万能转换开关等元件组成。对于75KW及以下的产品，采用自动控制的方式，90KW及以上的产品，均具有手动和自动两种控制方式，由万能转换开关进行切换。自耦变压器备用额定电压65%及80%两咱接头，出厂时一律接在65%接头上，80%接头如备用。使用操作自动操作：合上电源开关（90KW以上柜内刀开关）红色指示灯亮，将转换开关旋至“自动”位置上(90KW以上)；控“起动”按钮，电动机开始降压起动。红色指示灯熄灭，黄灯即亮，同时时间继电器开始工作，到时间继电器的整定时间后，时间继电器动作，全压工作交流接触器吸合，起动交流接触器断开，即自动切换使电动机进入正常运转，此时黄灯熄灭耐绿灯亮。按“停止”按钮或旋动转换开关至“停止”位置，电动机即停止工作。手动操作：上电源开关，红色指示亮，将转换开关旋至“手动”位置上，按“起动”按钮，变压器接通电源电动机降压起动，红灯熄灭，黄灯即亮，待电动机转速很高或电流表指针下降至较小数值（不能超过“表1”所规定时间）再按“运转”按钮，电动机开始正常运转，同时黄灯熄灭而绿灯亮，按“停止”按钮或旋动转换开关至停止位置，电动机即停止工作。       注：自动操作时，操作人员必须严格监视起动箱的工作情况，在规定时间内，本产品是否已经切换，绿灯亮即表时已经切换，此时操作人员方能离开起动箱；否则，如有故障极易造成变压器烧坏。起动柜电缆配用参考表使用操作■XJ01系列自耦减压起动箱适用于交380V功率14kW至300kW的三相鼠笼型感应电动机作为降压起动之用,是利用自耦变压器降压的方法以改善电动机起动时对输电网络的影响。■本系列产品符合标准GB14048.4。主要技术参数安装尺寸
