HJ 4路全数字视音频光端机系列
概述
HJ4路全数字视频加可选选件光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将4 路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。
特点
- 全数字无压缩、广播级传输
- 支持点对点、级联式、分布式网络连接，SNR不会下降
- 自动兼容PAL、SECAM、NTSC等视频制式
- 三级防雷保护
- 无模拟调频、调相、调幅光端机的交调干扰
- 自动功率调解，自动温度补偿电路，自动恢复过载保护
- 支持视频无损再生中继
- 超级光学动态范围，使用时无需调节
- 表面贴装技术
- 光纤WDM波分复用技术
- 千兆光纤传输技术，大容量，易升级
- 工业级超宽温度范围（-40℃～+85℃），适应更多环境
- 带电热拔插
- 壁挂式、标准4U机架式
- 灵活的模块化设计，支持用户定制及OEM方式
应用
技术指标
参数 | 规格 |
视频 |
视频接口数 | 4路视频 |
信号带宽 | 8MHz |
视频输入／输出阻抗 | 75 Ω（非平衡），BNC |
微分增益 | DG＜1%（典型值） |
微分相位 | DP＜0.6°（典型值）“1” |
场斜比 | ＜5% |
视频信噪比 | S/N ≥ 67dB（加权）65 |
数据 |
物理接口 | 工业标准接线端子 |
数据类型 | RS485/RS422/RS232/Manchester |
支持速率 | 0-400Kbps |
误码率 | < 10-9 |
音频 |
接口端子 | 莲花座，工业接线端子 |
音频输入/输出阻抗 | 600欧姆（平衡/非平衡） |
音频输入/输出电压 | 2V p-p（典型值） |
音频输入/输出电平 | 0dBm（典型值） |
音频带宽 | 10Hz～20KHz |
音频数码位宽 | 24Bit |
音频信噪比 | S/N>95Db（加权） |
以太网 |
物理接口 | RJ45 |
工作模式 | 全双工/半双工 |
支持协议 | IEEE802.3、10M、10/100M自适应 |
电话 |
物理接口 | RJ11 |
语音带宽 | 8KHZ |
特殊功能 | 支持来电显示；具有免提功能 |
工作方式 | 点对点热线方式/程控交换机方式 |
光学指标 |
光学接口 | FC/ST可选 |
波长 | 多模：850/1310nm;单模：1310/1550nm |
传输距离 | 多模：0-2KM;单模0-100KM |
一般指标 |
无故障工作时间 | ≥ 10万小时 |
工作温度 | -40℃- +85℃ |
工作湿度 | 0-95%无冷凝 |
工作电压 | 交直流220、+5、+9、24V可选 |
外形尺寸 |
壁挂式 | 见次页有标准规格说明 |
标准 | 1U/4U |
光端机各种规格详列：
HJ 4路全数字视音频光端机体积 |
产品名称 | 型号 | 长mm | 宽mm | 高mm | 体积mm³ |

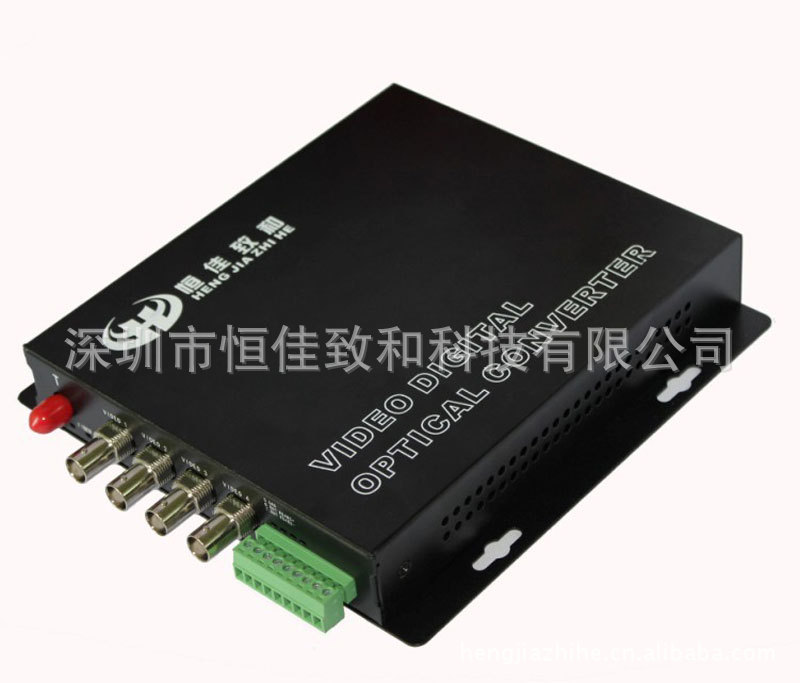

4路视频光端机 | HJ-S4V↑1D↓3-T/RF | 173 | 147 | 30 | 762.93 |
HJ 4路全数字视音频光端机包装盒的体积 |
产品名称 | 型号 | 长mm | 宽mm | 高mm | 体积mm³ |
4路视频光端机 | HJS4V↑1D↓3-T/RF | 338 | 415 | 113 | 15850.5 |
HJ 4路全数字视音频光端机重量（台） |
产品名称 | 型号 | 重量KG | 每台净重KG |
4路视频光端机 | HJ-S4V↑1D↓3-T/RF | 2.1 | 0.8 |
备注：为满足广大客户及工程需求、我司可根据客户要求配置（非常规产品）。
产品始终坚持品质第一、客户第一、服务第一。
承诺：我司产品均为一年包换、三年保修（防雷型，工业级标准）
