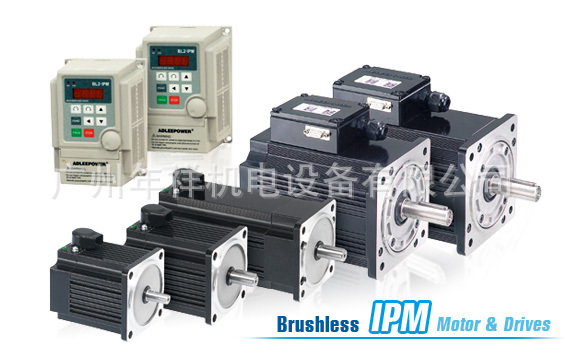

工業用直流爱德利無刷馬達
首頁>產品介紹> 工業用直流爱德利無刷馬達
爱德利無刷馬達特點
- 低噪音、低電磁干擾，免保養。
- 特殊專利設計，運轉平順，增強可靠度。
- 比傳統馬達擁有更多優點，體積小、重量輕、高功率、高扭力及高效率。
- 寬廣的高效率轉速操作範圍，十分適合負載變化大，速度變化多的操作條件，這些優點是一般傳統馬達無法達到的。
- 馬達內含溫度偵測元件，可以預防過負載使用，保護馬達過熱。
爱德利智慧型驅動器
- 適用於許多常用的控制介面，如RS485、標準面板、遠拉面板F306、端子訊號控制 、PLC和人機等方式。
- 使用220VAC電源，避免需要購置24VDC電源供應器困擾。
- 驅動器提供24VDC電磁剎車控制電源，可以自動控制馬達煞車。
- 轉速真實呈現並可輸出轉速訊號供外部控制使用。
- 無論是在遠拉面板/RS485操控或端子控制，面板均可隨時保持操控的有效性。
- 閉迴路及開迴路速度控制模式可供選擇，提供多樣化的使用便利性。
- 類比速度命令方式可分為0-5VDC、0-10VDC和4-20mA。
- 過電流、過熱、過電壓和馬達堵住保護，避免異常產生時，對產品造成損害。
直流無刷馬達 VS.感應馬達Vs. 有刷馬達
特點直流無刷馬達感應馬達直流有刷馬達
| 體積小,重量輕 | ◎ | X | △ |
| 轉子慣性低 | ◎ | △ | X |
| 高速度運轉性能 | ◎ | X | △ |
| 無轉子銅損 | ◎ | X | △ |
| 高效率 | ◎ | △ | △ |
| 溫升低 | ◎ | ◎ | X |
| 無整流子,無碳刷摩擦,無火花 | ◎ | X | △ |
| 免保養 | ◎ | ◎ | X |
| 過附載能力 | ◎ | X | △ |
| ◎ 優良 △ 普通 X 較差 |
規格馬達尺寸驅動器尺寸D305接線圖T/N 曲線 (特性曲線)
額定輸出 W6090120180250370
馬達型號 | AM-60L/M | AM-90L/M/H | AM-120L/M/H | AM-180L/M/H | AM-250L/M/H | AM-370L/M/H |
驅動器型號 | BL2-101L/M | BL2-101L/M/H | BL2-102L/M/H | BL2-102L/M/H | BL2-104L/M/H | BL2-104L/M/H |
| D305 |
| 輸入電壓/AC | 220V ±10% Ø |
| 輸入頻率/HZ | 50 / 60 |
| 額定電流/A | 0.7 | 1.1 | 1.5 | 2.1 | 2.9 | 3.6 |
| 馬達相數 | 3Ø |
| 額訂轉矩 / kg-cm | 2.9/2.0 | 4.4/2.9/1.5 | 5.8/3.9/2.0 | 8.8/5.8/2.9 | 12.0/8.1/4.0 | 18.0/12.0/6.0 |
| 額定轉數 / RPM | L:2000 / M:3000 / H:6000 |
| 最大效率 / % | >80 | >80 | >80 | >80 | >80 | >80 |
| 最大轉輸出 / W | 180 | 220 | 280 | 330 | 450 | 600 |
| 最大轉矩/ kg-cm | 12/6 | 15/9/5.5 | 18/12/8 | 27/18/10.5 | 36/24/13 | 54/36/20 |
| 調速範圍 / RPM | L:150~2000 / M:150~3000 / H :300~6000 |
| 速度變動 / RPM | 1% 以下 (0~額定轉矩在額定速度) |
馬達絕緣等級/
最大工作溫度 | B 級 (130oC/266oF) / 最大. 100oC/212oF |
| 控制方式 | 矩形波 PWM 方式 |
| 輸入信號 | 輸入方式：內部速度設定器 / 外部速度設定器(2KΩ以上) / RS-485 |
| 保護功能 | 任何以下情況將會輸出警告信號，馬達停止。
過負載保護功能：馬達工作溫度不超過 120℃。
過熱保護功能：驅動器內部過熱自我保護。
欠相保護功能：因電纜斷線，馬達發出的回受信號異常。
相間短路保護。 |
| 馬達防水等級 | L/M/H: IP40 |
| 馬達圖號 | 1 | 1 | L&M:2
H:1 | L&M:2
H:2 | 4 | L:5
M&H:4 |
| 驅動器外型 | BL2 | 10 | 10 | 10 | 10 | 10 | 10 |
| D305 | 13 | 13 | 13 | 13 | 13 | 13 |
| 馬達重量/kg | 2.1/2.1 | 2.4/2.4/2.4 | 2.6/2.5/2.5 | 2.9/2.7/2.7 | 4.0/3.8/3.7 | 4.5/4.5/4.0 |
| 驅動器重量/kg | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
- 爱德利无刷马达.爱德利无刷电机,直流无刷马达.直流无刷电机.爱德利无刷驱动器
- 線圈為F絕緣等級
- AM系列可加裝機械式剎車(60W~370W剎車扭力25Kg-cm, 750W~2220W剎車扭力160Kg-cm).
- 馬達可選配油封
