用途
JZC系列制动器用于MZS1系列制动电磁铁作操作系统，广泛用于起吊、行车卷扬机等机械运行的设备上作机械制动用。
结构及动作简介
1.JZC系列交流制动器是通过摩擦时，使回转机构停止运动的一种机械制动装置，此种制动力矩产生是由电磁铁操纵制动来实现，制动力矩的大小可用弹簧进行调节。
1.制动器主要由底座、支柱、闸瓦、调整杆、弹簧组成，闸瓦与支柱、支柱与底座都是轴销连接，可在一定范围倾斜或转动，主弹簧安装在支柱的上部。
3.电磁铁安装在调整杆的一端，当其通电动作时，带动调整杆使主弹簧压缩，这时两片闸瓦即张开，回转机构可发正常进行。当电磁铁通电时带动调整杆反方向移动，这时主弹簧之弹性压力将闸瓦紧压向回转的抽动轮上，而使机构停止运动。
4.制动闸瓦工作表面采用石棉刹车材料制成。
5.本制动器出厂不包括电磁铁部分，用户选用时需按型号另行定制。
技术数据
|
型号 |
制动轮直径D(mm) |
制动力矩(公斤.米) |
制动瓦退矩(mm) |
电磁铁 |
制动器重量 |
|
型号 |
吸力[包括衔铁重量(N)] |
包括衔铁重量(公斤) |
衔铁额定行程(mm) |
重量(公斤) |
|
JCZ-200/15 |
200 |
20 |
0.7 |
MZS1-15 |
20 |
4.5 |
50 |
22 |
51 |
|
JCZ-300/15 |
300 |
32 |
0.7 |
MZS1-15 |
20 |
4.5 |
50 |
22 |
82.6 |
|
JCZ-300/25H |
300 |
63 |
0.7 |
MZS1-25H |
35 |
11.2 |
50 |
45 |
105.7 |
|
JCZ-400/45HA |
400 |
160 |
0.8 |
MZS1-45HA |
56.5 |
24.6 |
50 |
55 |
173.5 |
|
JCZ-500/45 |
500 |
210 |
0.8 |
MZS1-45H |
56.5 |
24.6 |
50 |
55 |
219.3 |
|
JCZ-500/80 |
500 |
250 |
0.8 |
MZS1-80H |
115 |
33 |
60 |
183 |
356 |
|
JCZ-600/100H |
600 |
500 |
0.8 |
MZS1-100 |
140 |
42 |
80 |
213 |
529.4 |

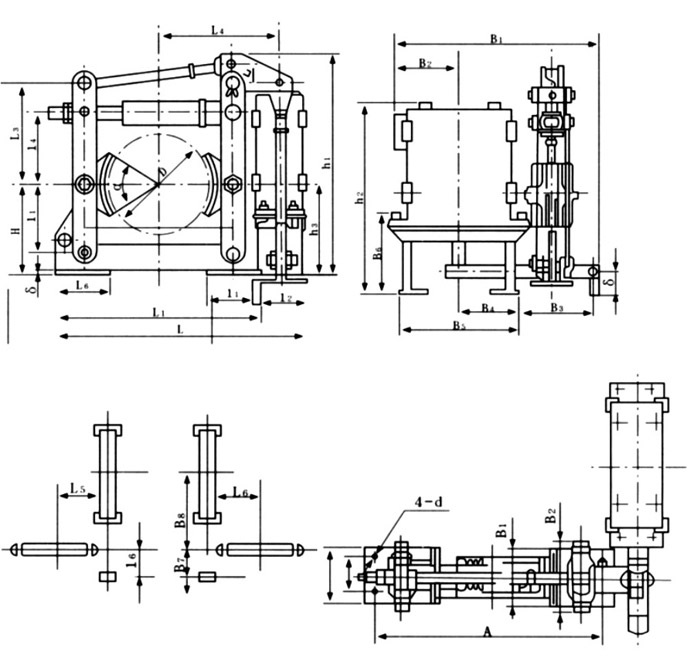

外形及安装尺寸
